Датчик давления жидкости/газа контактный двойной EFEKTA PST POW DUO v1

DIY DEV
EFEKTA PST POW DUO

EFEKTA PST POW DUO с внешней антенной

Датчик давления EFEKTA PST POW DUO v1 c двумя внешними сенсорами KY-I2C-3V3 (10bar, 16 bar). Питание USB type c, резервное питание 2 батарейки ААА. Роутер сети zigbee. Предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant, OpenHAB, ioBroker, MajorDoMo через Zigbee2mqtt, в ZHA, Спрут Хаб, HOMEd, SLS, ПушОК и других универсальных системах. Не работает в системе Tuya (SmartLife). Подходит для мониторинга давления жидкости в системах водоснабжения, отопления (до 50°C), газов.

В зависимости от прошивки устройство может выступать в роли конечного устройства (End Device) либо роутера (Router) — роль задаётся на этапе прошивки и впоследствии не изменяется. В конфигурации End Device датчик способен питаться как от USB, так и от батареек, демонстрируя при этом продолжительное время автономной работы, а USB-подключение не является обязательным и служит лишь опциональным расширением функциональности за счёт детектора напряжения. В конфигурации Router основным источником питания выступает USB; при этом, если в устройство дополнительно установлены батарейки, в случае отключения внешнего питания датчик автоматически перейдёт на резервное питание и продолжит маршрутизацию трафика от подключённых устройств — в таком режиме заряда батареек хватает ориентировочно на 1–2 месяца, однако столь длительные перерывы в электроснабжении на объектах, как правило, не возникают.

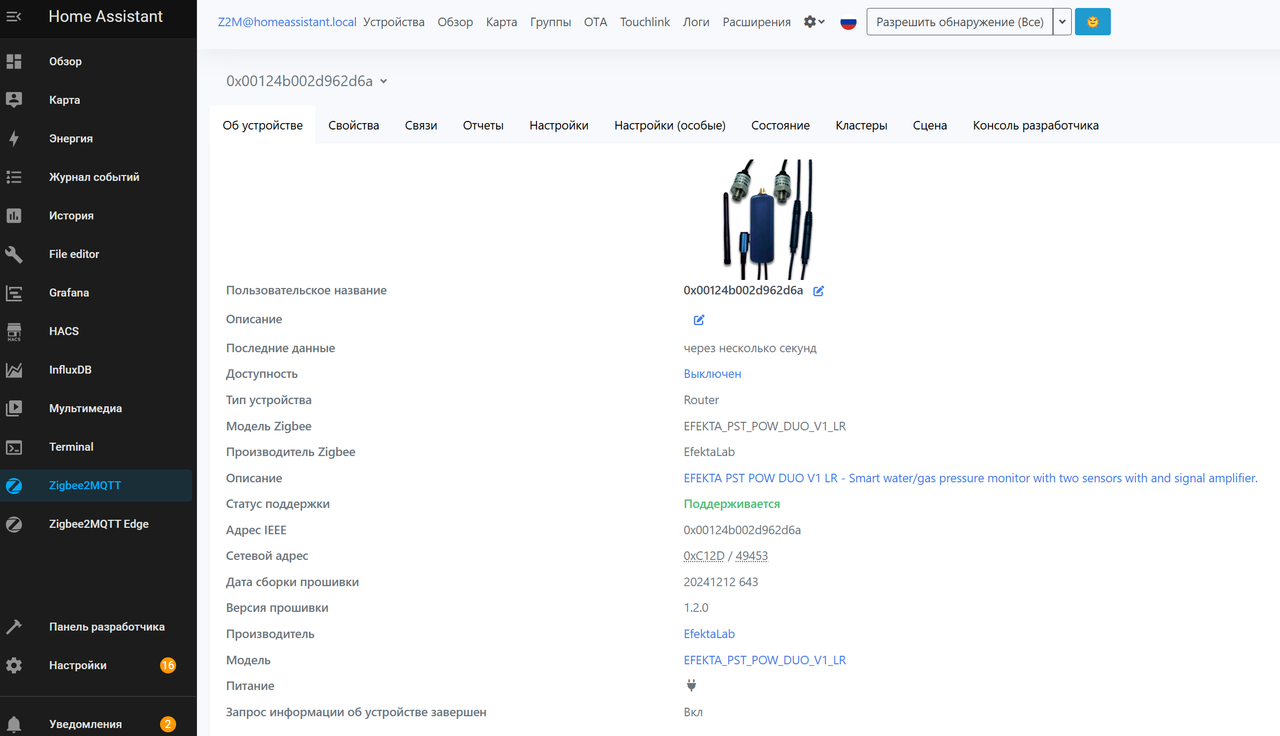

zigbee2mqtt

zigbee2mqtt

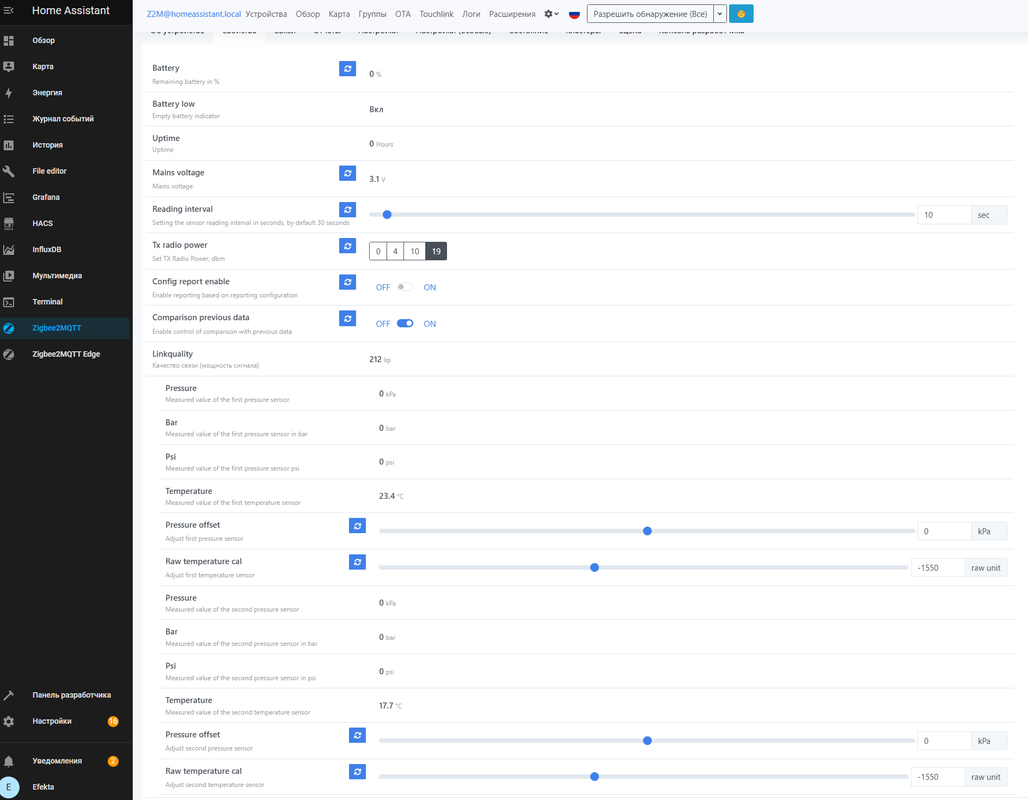

Свойства датчика EFEKTA PST POW DUO v1:

zigbee2mqtt

zigbee2mqtt

*1, *2 Не передается устройством, рассчитывается на стороне хоста.

*3 Качество связи, рассчитывается координатором сети.

Ввод датчика в сеть, выход из сети

Для джойна нажать и удерживать кнопку, светодиод потухнет при начале входа в сеть (3-5 сек) либо через 15 сек, если сеть не найдена.

На время ввода расположитесь не далеко от координатора (1-2 метра).

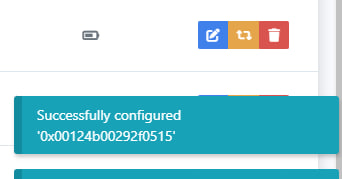

Для повторного прохождения конфигурации нажмите кнопку реконфигурация в z2m.

Реконфигурация

Когда датчик в сети, короткое нажатие вызывает чтение всех сенсоров вне расписания.

Для выхода зажать кнопку на 10 секунд. Датчик отправит сообщение о выходе из сети.

Свойства

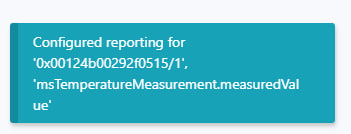

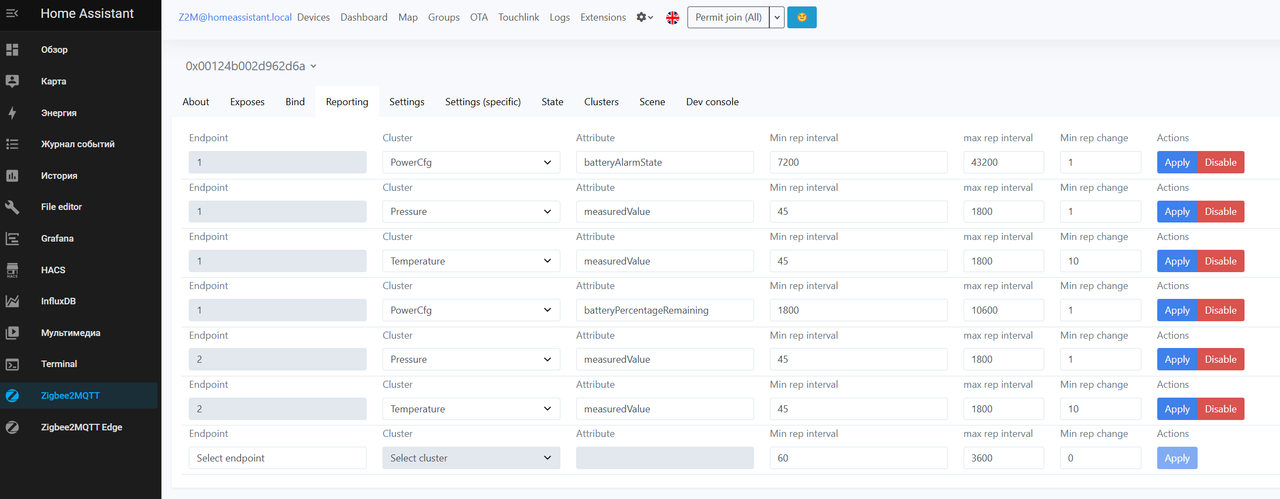

Конфигурация отчетов (Zigbee2mqtt)

Для активации включите опцию "Config report enable" на вкладке "Свойства"

Мин. интервал отчетов - время отправки при изменении данных.

Макс. интервал отчетов - время отправки при отсутствии изменений.

Мин. интервал отчетов при изменении - величина изменения данных. Для давления 1 = 1 kPa (0.01 Bar).

Конфигурация

В датчике реализовано детектирование сенсора. При ошибке загорается светодиод и передаются данные 10 bar и -40°C.

Влияние высокочастотных помех.

При наличии высокочастотных помех в сети 220В возможен сбой в работе датчика. Это проявляется следующим образом:

Индикация: Системный светодиод на устройстве загорается и горит постоянно (не мигает).

Данные: Сенсор перестает передавать корректные значения. В систему уходят ошибочные показания: 10 бар и -40°C (что соответствует ошибке чтения сенсора).

Рекомендации по устранению:

Запрещается подключать и отключать внешний сенсор давления к работающему датчику. Для подключения или отключения сенсора необходимо отсоединить кабель питания и/или извлечь батарейки из датчика.

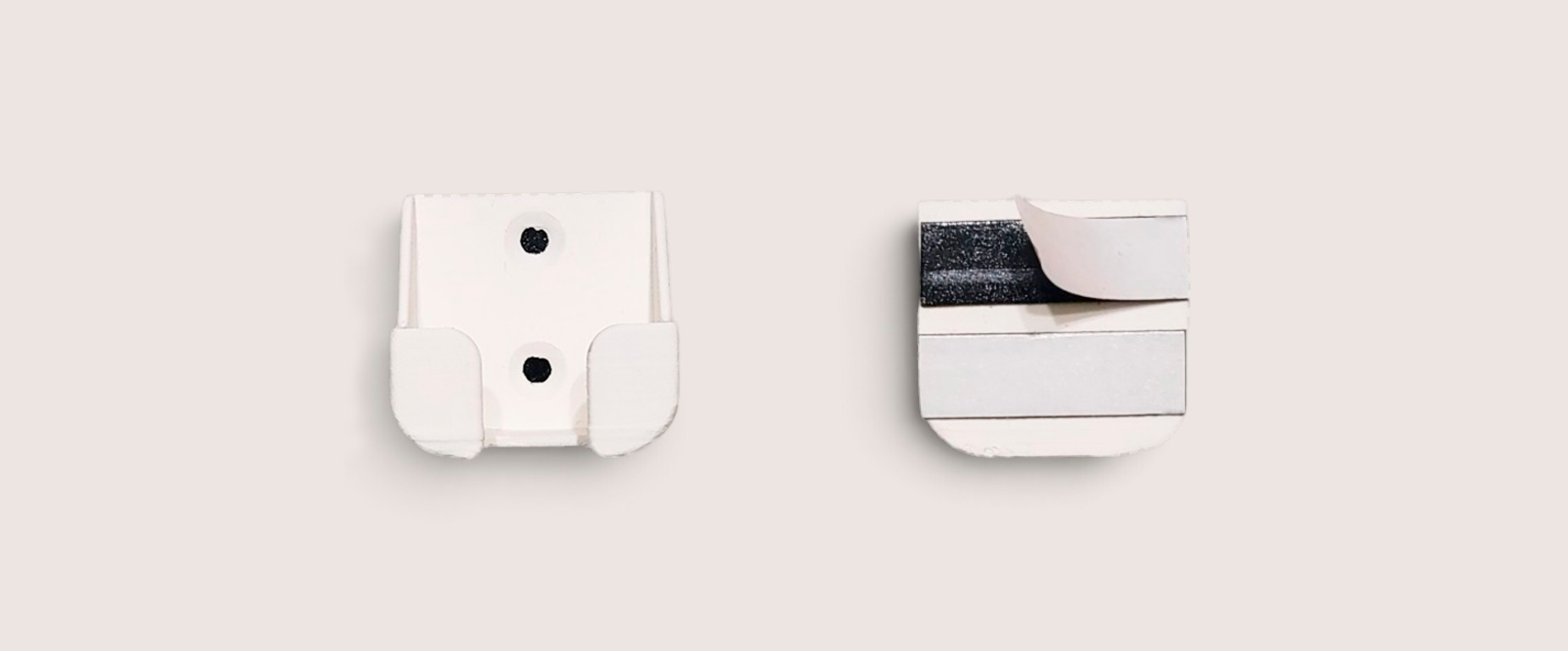

Настенный держатель

Настенный держатель

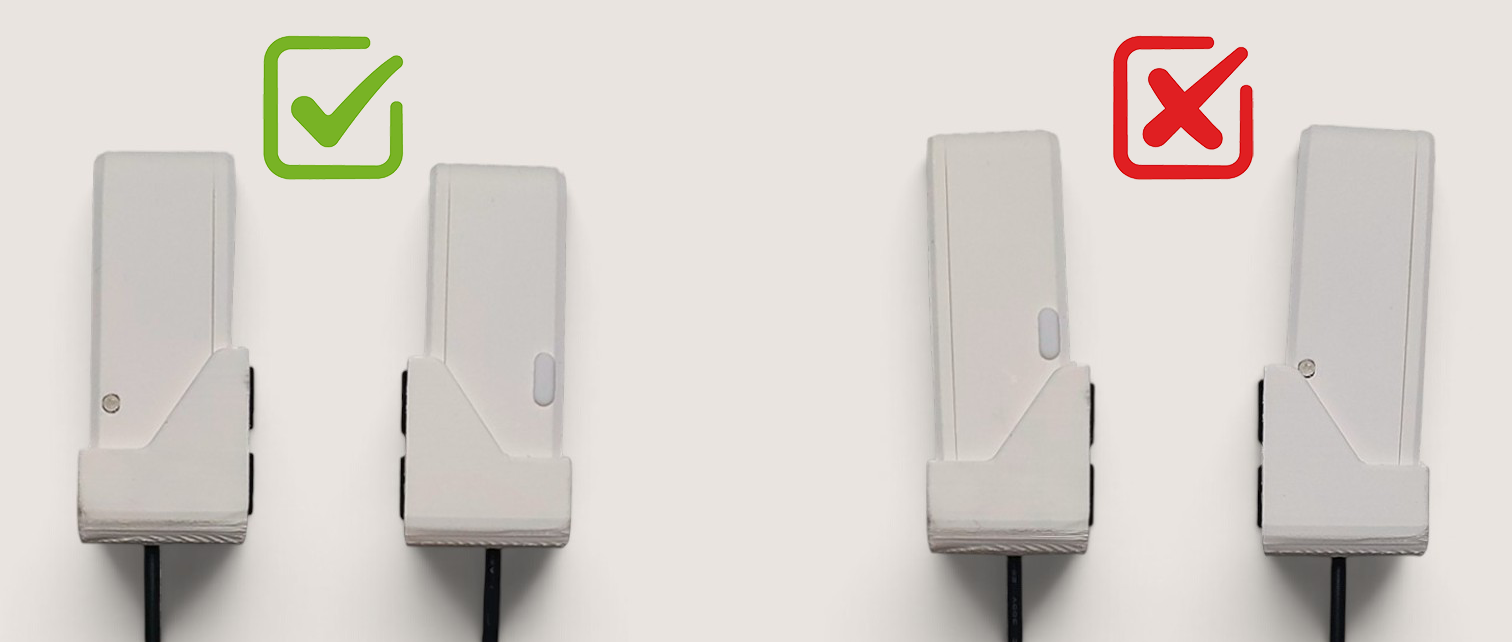

Размещение передатчика в держателе

Размещение передатчика в держателе

Энергопотребление датчика в различных режимах работы

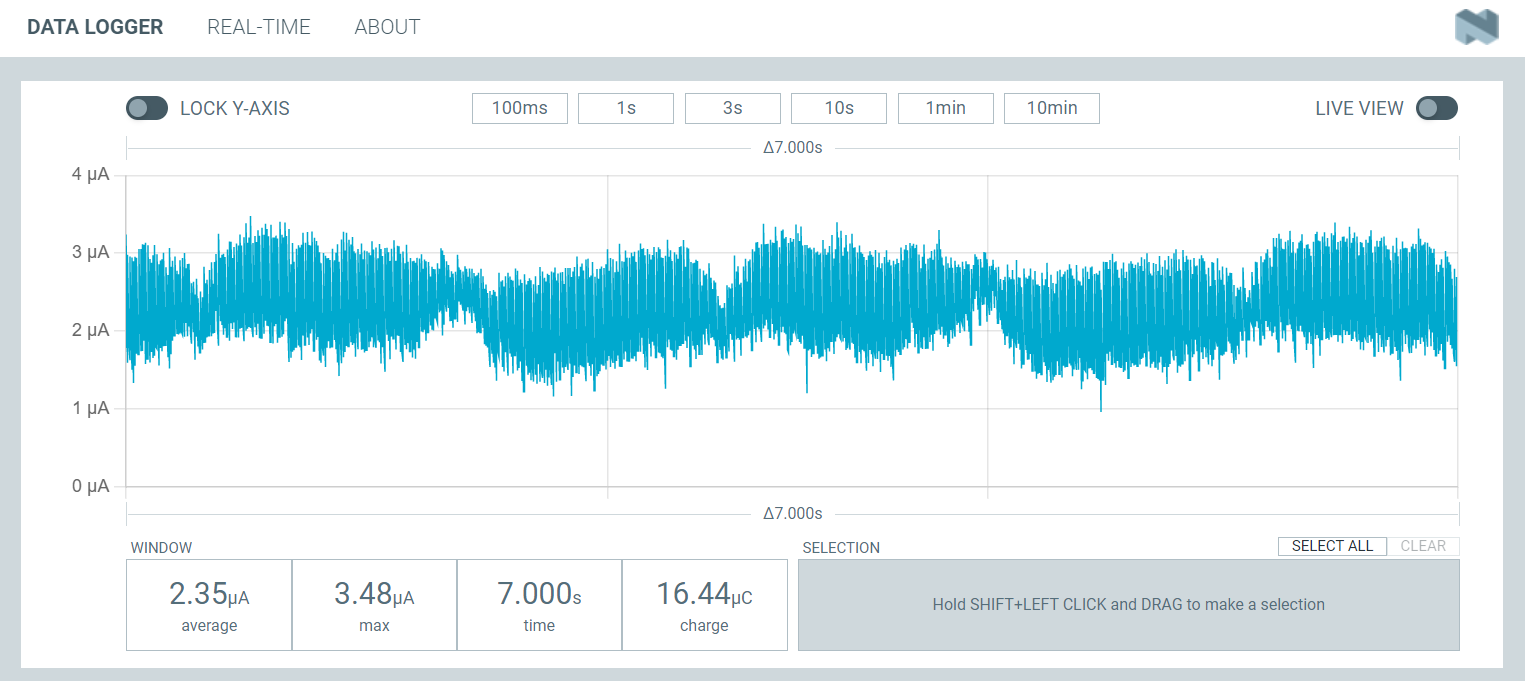

Cон.
'энергопотребление

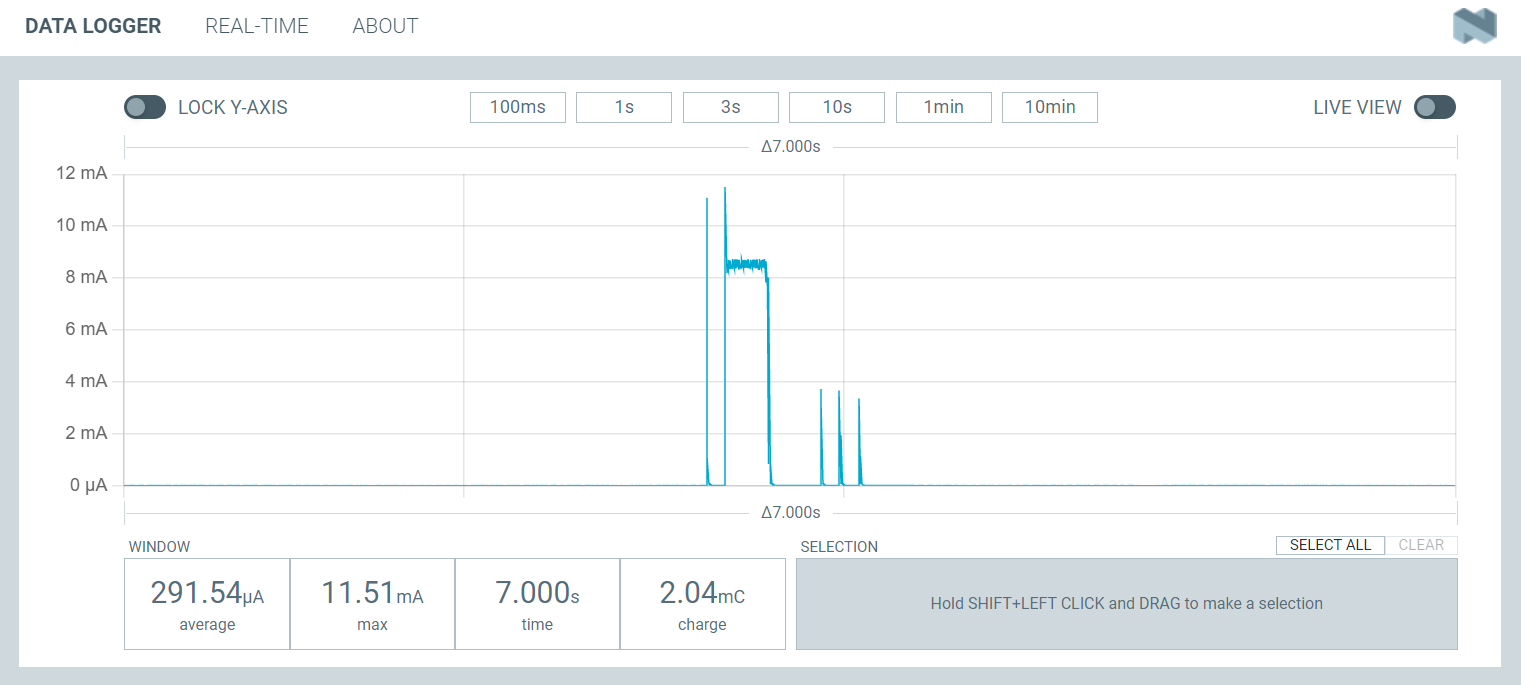

Чтение сенсоров, без отправки данных.
энергопотребление

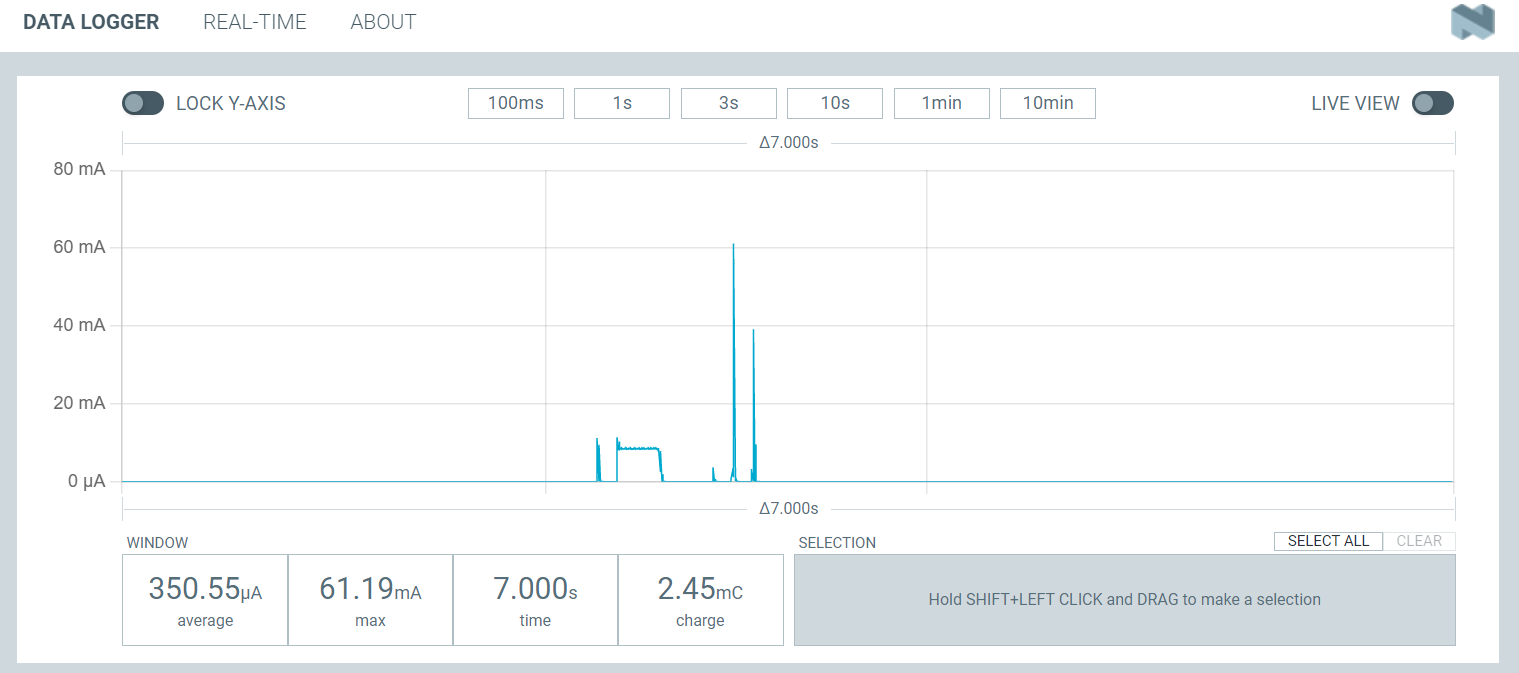

Чтение сенсоров и отправкуа данных (на графике потребление радиомодуля с усилителем (19dBm), без усилителя (4dBm) потребление при передачи в 2 раза ниже).
энергопотребление

Технические характеристики:


Добавление внешнего конвертера для zigbee2mqtt — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11 ( Не обязательно, актуально для пользователей старых версий zigbee2mqtt. )

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z ( Не обязательно, поддерживается нативно.)


Возможно заинтересует:

  • Версия только с батарейным питанием: EFEKTA PST DUO V1
  • Версия с двойным питанием и расширенным рабочим температурным диапазоном: EFEKTA PST POW DUOV2

На заметку: два одноканальных датчика лучше чем один двух канальный датчик, в таком варианте выше отказоустойчивость.

  • Версия только с батарейным питанием: EFEKTA PST V1
  • Версия с двойным питанием и расширенным рабочим температурным диапазоном: EFEKTA PST POW V2
