Датчик давления жидкости/газа контактный, двойной EFEKTA PST DUO v1

EFEKTA PST DUO v1

Датчик давления EFEKTA PST DUO v1 c двумя внешними сенсорами KY-I2C-3V3 (10bar, 16 bar). Предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant, OpenHAB, ioBroker, MajorDoMo через Zigbee2mqtt, в ZHA, Спрут Хаб, HOMEd, SLS, ПушОК и других универсальных системах. Не работает в системе Tuya (SmartLife). Подходит для мониторинга давления жидкости в системах водоснабжения, отопления (до 60°C), газов. Вариант с усилителем сигнала(20dbm) рекомендуется для мест, где с прохождением сигнала могут быть затруднения, помехи.

Свойства датчика EFEKTA PST DUO v1:

• Pressure_1 — Измеренное значение давления в кПа на первом сенсоре
• Bar_1 — Давление в Бар на первом сенсоре *1
• Psi_1 — Давление в PSI на первом сенсоре *2
• Temperature_1 — Температура на первом сенсоре
• Pressure_2 — Измеренное значение давления в кПа на втором сенсоре
• Bar_2 — Давление в Бар на втором сенсоре *1
• Psi_2 — Давление в PSI на втором сенсоре *2
• Temperature_2 — Температура на втором сенсоре
• Battery low — Флаг разряда батареек
• Battery — Оставшийся заряд в %
• Voltage — Напряжение батареек в мВ
• Reading interval — Интервал считывания, по умолчанию 20/40 сек
• Smart sleep — Режим проверки пакетов на роутерах *3
• Config report enable — Включение отправки отчетов на основе BDB
• Comparison previous data — Контроль сравнения с предыдущими данными
• Range_1 — Тип сенсора 1 (10 или 16 bar)
• Temperature offset_1 — Коррекция температуры сенсора 1
• Pressure offset_1 — Коррекция давления сенсора 1, шаг 0.1 кПа
• Range_2 — Тип сенсора 2 (10 или 16 bar)
• Temperature offset_2 — Коррекция температуры сенсора 2
• Pressure offset_2 — Коррекция давления сенсора 2, шаг 0.1 кПа
• Uptime — Время работы с момента последней перезагрузки
• Linkquality — Качество сигнала (lqi) *4

*1, *2 Не передается устройством, рассчитывается на стороне хоста.

*3 В режиме выключено — для отправки команды нужно нажать кнопку на датчике. В режиме включено — проверяет пакеты каждые 7 секунд.

*4 Рассчитывается координатором сети.

Ввод датчика в сеть, выход из сети

Для джойна нажать и удерживать кнопку, светодиод потухнет при начале входа в сеть (5-8 сек) либо через 15 сек, если сеть не найдена.

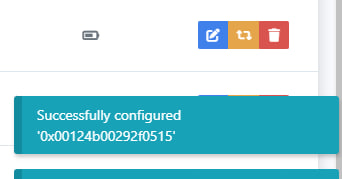

Для повторного прохождения конфигурации нажмите кнопку реконфигурация в z2m и кнопку на датчике 2-5 раз.

Короткое нажатие при подключении к сети вызывает чтение всех сенсоров вне расписания.

Для выхода зажать кнопку на 10 секунд. Датчик отправит сообщение о выходе из сети.

Привязка датчика к другому устройству.

Датчик можно привязать к другим устройствам по кластерам давления и температуры.

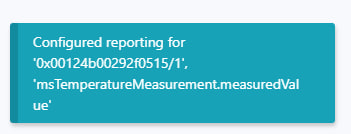

Конфигурация отчетов (Zigbee2mqtt)

Мин. интервал отчетов - время отправки при изменении данных.

Макс. интервал отчетов - время отправки при отсутствии изменений.

Мин. интервал отчетов при изменении - величина изменения данных.

Для активации работы в этом режиме включите опцию "Config report enable" на вкладке "Свойства".

Добавление внешнего конвертера — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z

Технические характеристики:

• Модель: PST DUO v1
• Протокол: ZigBee 3.0
• Размеры радио датчика: 8 × 3 × 3 см
• Сенсоры: два сенсора KY-I2C-3V3 (давление и температура)
• Длина кабеля выносного сенсора: 50 см
• Корпус сенсора давления: сталь AISI 304
• Рабочий температурный диапазон: -20 ~ + 60 °C
• Точность сенсора давления: 0.05 Bar
• Точность температурного сенсора: 1°C (0°C - 60°C)
• Резьба: 1/4
• Питание: 2 ААА батарейки (не входят в комплектацию)

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
