Датчик давления жидкости/газа контактный двойной, с детектором отключения электроэнергии EFEKTA PST POW DUO v2

Датчик давления EFEKTA PST POW DUO V2 c двумя внешними сенсорами давления (широкий рабочий диапазон). Питание USB type c, резервное питание 2 батарейки АА. Предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant через Zigbee2mqtt, ZHA, в Спрут Хаб. Подходит для мониторинга давления жидкости в системах водоснабжения, отопления. Рекомендуется для мест, где с прохождением сигнала могут быть затруднения, помехи.

Так как в датчике используется двойное питание, появляется возможность использовать датчик как детектор наличия напряжения на объекте. При отсутствии питания на линии USB датчик автоматически переключится на резервное питание и отправит в сеть сообщение об отсутствии основного питания. При использовании резервирования питания и на хабе появляется возможность удаленно информировать и об отсутствии питания.

Home assistant

Zigbee2mqtt

Основные свойства датчика EFEKTA PST POW DUO v2:

• Pressure_1 — Измеренное значение давления в кПа на первом сенсоре, передаётся датчиком
• Bar_1 — Измеренное значение давления в Бар на первом сенсоре *1
• Psi_1 — Измеренное значение давления в PSI на первом сенсоре *2
• Temperature_1 — Измеренное значение температуры на первом сенсоре
• Pressure_2 — Измеренное значение давления в кПа на втором сенсоре, передаётся датчиком
• Bar_2 — Измеренное значение давления в Бар на втором сенсоре *1
• Psi_2 — Измеренное значение давления в PSI на втором сенсоре *2
• Temperature_2 — Измеренное значение температуры на втором сенсоре
• Battery low — Флаг указывает на то, что батарейки этого устройства почти разряжены
• Battery — Оставшийся заряд в %. Обновляется один раз в 6 часов или по нажатию кнопки на устройстве.
• Mains voltage — Напряжение питания датчика в вольтах
• Mains power supply lost — Флаг указывает на то, что основное питание на датчике отсутствует, датчик переключился на резервное питание.
• Uptime — Время работы устройства в часах с момента прошивки устройства

Конфигурационные свойства датчика EFEKTA PST POW DUO v2:

• Pressure offset_1 — Отрегулировать давление первого сенсора, шаг 1 гПа
• Temperature offset_1 — Отрегулировать температуру первого сенсора, шаг 0.1°C
• Pressure offset_2 — Отрегулировать давление второго сенсора, шаг 1 гПа
• Temperature offset_2 — Отрегулировать температуру второго сенсора, шаг 0.1°C
• Reading interval — Установка интервала считывания сенсора. Установка времени в секундах, по умолчанию 10 секунд.
• Tx radio power — Установка мощности радиопередатчика, в dbm (4dBm или 19dBm)
• Config report enable — Включение отправки отчетов на основе конфигурации отчетов (BDB). По умолчанию включен режим отправки отчетов по внутреннему таймеру.
• Comparison previous data — Включить контроль сравнения с предыдущими данными.
• Linkquality — Качество сигнала (lqi) *3

*1 Не передается устройством, рассчитывается на стороне хоста, в z2m расчет реализован в конвертере.

*2 Не передается устройством, рассчитывается на стороне хоста, в z2m расчет реализован в конвертере.

*3 Качество связи, свойство которое не передается датчиком, а рассчитывается координатором сети на основе оценки полученных данных.

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), нажать и удерживать кнопку, через секунду загорится светодиод, потухнет либо при начале входа в сеть, (в среднем через 5-8 секунд) либо через 15 секунд, что будет означать что датчик не нашел открытой сети (датчик выйдет из процедуры джойна). После того как светодиод потух, кнопку можно отпустить.

На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.

Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на странице отчеты нет строк о батарейке, температуре, то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.

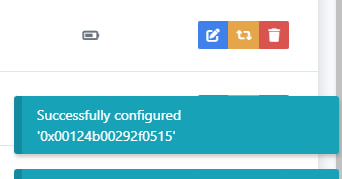

Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка), после этого нажмите 2-5 раз кнопку на датчике с интервалом 1-2 секунды.

Когда датчик не в сети, то короткое нажатие не имеет никакой функциональности, не происходит ничего.

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети зажать кнопку на 10 секунд, светодиод начнет мигать один раз в секунду, по истечении этого времени светодиод загорится на 2 секунды, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

Привязка датчика к другому устройству.

Датчик можно привязать к другим устройствам по кластерам давления и температуры. Датчик будет отправлять данные по давлению и/или температуре и на сервер УД и на устройство к которому привязан датчик.

Конфигурация отчетов (Zigbee2mqtt)

Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".

Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с предыдущими значениями. Указывается время в секундах.

Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину большую той которая указана в поле "Мин. интервал отчетов при изменении". Указывается время в секундах.

Мин. интервал отчетов при изменении - Величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 означает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254.

Настройка отправки уведомлений об отключении электроэнергии

Home Assistant

В датчике реализовано детектирование подключенных сенсоров, если на датчике загорается системный светодиод, это говорит о том что какой то из двух сенсоров не виден. Так же после нескольких неудачных попыток прочитать сенсор давления, датчик отправит в сеть данные 10 bar и -40°C.

Влияние высокочастотных помех.

При наличии высокочастотных помех в сети 220В возможен сбой в работе датчика. Это проявляется следующим образом:

Индикация: Системный светодиод на устройстве загорается и горит постоянно (не мигает).

Данные: Сенсор перестает передавать корректные значения. В систему уходят ошибочные показания: 10 бар и -40°C (что соответствует ошибке чтения сенсора).

Рекомендации по устранению:

• Установка ферритового кольца: Установите ферритовый фильтр (кольцо) на USB-кабель датчика.
• Стабилизация питания: Подключите датчик к сети 220В через отдельный стабилизатор питания.
• Изоляция от сети: Отключите датчик от питания по USB. Переведите устройство на автономное питание от батареек.

Запрещается подключать и отключать внешний сенсор давления к работающему датчику. Для подключения или отключения сенсора необходимо отсоединить кабель питания и/или извлечь батарейки из датчика.

Размещение передатчика в держателе

Технические характеристики:

• Модель: PST POW V2
• Протокол: ZigBee 3.0
• Размеры радио датчика: 8.5 × 4 × 3 см
• Сенсор: два сенсора XDB401 (давление и температура)
• Длина кабеля выносного сенсора: 100 см
• Корпус сенсора давления: сталь AISI 304
• Точность измерения давления: 1%FS
• Рабочий температурный диапазон: -40°C ~ + 105 °C
• Давление разрыва: 300% FS
• Резьба: 1/4
• Основное питание: USB Type C
• Резервное питание: 2 АА батарейки (не входит в комплектацию)

Комплектация:

• Датчик PST POW V2 Zigbee - 1шт.
• Сенсор давления - 2шт.
• Внешняя антенна - 1шт.
• Держатель датчика - 1шт.
• Кабель USB - 1шт.

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
