Датчик температуры и влажности воздуха EFEKTA TH DUO / DUO LR

Версия с внутренним сенсором температуры и влажности воздуха SHTC3 и внешним сенсором температуры и влажности воздуха SHTC3 в герметичной колбе.

Датчик температуры и влажности воздуха EFEKTA TH DUO c двумя сенсорами, внутренний и выносной (в герметичной колбе) сенсоры SHTC3, с расширенным функционалом (термостат, гигростат). Предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant через Zigbee2mqtt и ZHA, Спрут Хаб, OpenHAB, ioBroker, MajorDoMo, так же работает в Homed, SLS, Яндекс Zigbee Hub. Подходит для мониторинга температуры внутри помещений, на улице, в чердаках, погребах, саунах, банях и т.д. (для мониторинга температуры вне жилых помещений рекомендуется версия с усилителем сигнала, 20 dbm).

Основные свойства:

• Temperature_1 — измеренное значение с внутреннего сенсора температуры
• Temperature_2 — измеренное значение с внешнего сенсора температуры
• Humidity_1 — измеренное значение с внутреннего сенсора влажности воздуха
• Humidity_2 — измеренное значение с внешнего сенсора влажности воздуха
• Battery — заряд в %
• Battery low — флаг разряда
• Voltage — напряжение на батарейках
• Uptime — время работы с момента последней перезагрузки

Конфигурационные свойства:

• Reading interval — 3-300 сек (по умолчанию 5)
• Tx radio power — мощность передатчика
• Config report enable — режим работы датчика по конфигурации отчетов
• Comparison prev. data - Сравнение данных с предыдущими прочитанными данными, отправка данных при превышении порога, заданного в ПО. Применяется только в простом режиме, в режиме работы по сконфигурированным отчетам игнорируется.
• Switching temperature sensor — Выбор внутренноего или внешнего сенсора температуры для работы с функционалом термостата
• Enable temperature — включение режима термостат, нужна активная привязка к исполнительному устройству
• Invert logic temperature — Инвертирование логики работы, Включено когда превышен порог или выключено когда превышен порог
• High temperature — Верхний порог
• Low temperature — нижний порог
• Switching humidity sensor — Выбор внутренноего или внешнего сенсора влажности воздуха для работы с функционалом гигростата
• Enable humidity — включение режима гигростат, нужна активная привязка к исполнительному устройству
• Invert logic humidity — Инвертирование логики работы, Включено когда превышен порог или выключено когда превышен порог
• High humidity — Верхний порог
• Low humidity — нижний порог
• Linkquality

Ввод датчика в сеть, выход из сети

Для джойна нажать и удерживать кнопку, светодиод потухнет при входе в сеть (5-8 сек) либо через 15 сек при неудачной попытке входа в сеть (процедуру ввода в сеть повторить). Если после ввода в сеть, вы не видите на странице датчика данных, конфигурационные свойства находятся в неопределенном состоянии, нажмите неколько раз кнопку на датчке, датчики отправит в сеть все данные не по расписанию.

Привязка датчика:

Датчик можно привязать к другому устройству для прямой передачи данных. На другое устройство можно передавать данные по температуре и влажности воздуха

В датчике реализован функционал простого термостата и гигростата. Можно сделать привязку датчика на исполнительные устройсва (умные розетки, реле).

Привязка к внешней розетке eWeLink

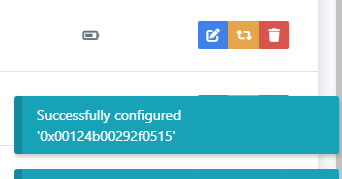

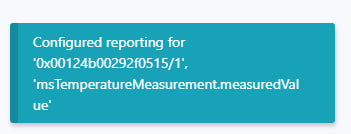

Конфигурация отчетов (Zigbee2mqtt)

Мин. интервал отчетов — время отправки при изменении, в секундах.

Макс. интервал отчетов — время отправки при отсутствии изменений, в секундах.

Мин. интервал отчетов при изменении — величина изменения. Для температуры единица (1) равноа 0.01°C, для влажности воздуха 0.01%.

Добавление внешнего конвертера — http://efektalab.com/z2m_external_converters (для старых версий zigbee2mqtt)

Технические характеристики:

• Модель: TH DUO
• Протокол: ZigBee 3.0
• Сенсоры: SHTC3 (внутренний), SHTC3 (выносной), кабель 1 м
• Размеры: 8 × 3 × 3 см
• Температурный диапазон: -40°C ~ +125°C, точность 0.2°C
• Диапазон влажности: 0% - 100%, точность 2%
• Питание: 2 ААА батарейки

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
