Датчик давления жидкости/газа контактный EFEKTA PST v1

EFEKTA PST v1 (обновленная версия)

Датчик давления EFEKTA PST v1 c внешним сенсором KY-I2C-3V3 (10bar, 16 bar) на батарейках АА. Предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant, OpenHAB, ioBroker, MajorDoMo через Zigbee2mqtt, в ZHA, Спрут Хаб, HOMEd, SLS, ПушОК и других универсальных системах. Не работает в системе Tuya (SmartLife). Подходит для мониторинга давления жидкости в системах водоснабжения, отопления (до 60°C), газов. Вариант с усилителем сигнала(20dbm) рекомендуется для мест, где с прохождением сигнала могут быть затруднения, помехи.

Свойства датчика EFEKTA PST v1:

• Pressure — Измеренное значение давления в кПа
• Bar — Давление в Бар *1
• Psi — Давление в PSI *2
• Temperature — Температура сенсора
• Battery low — Флаг разряда батареек
• Battery — Оставшийся заряд в %
• Voltage — Напряжение батареек в мВ
• Reading interval — Интервал считывания, по умолчанию 20/40 сек
• Smart sleep — Режим проверки пакетов на роутерах *3
• Config report enable — Включение отправки отчетов на основе BDB
• Comparison previous data — Контроль сравнения с предыдущими данными
• Temperature offset — Коррекция температуры сенсора
• Pressure offset — Коррекция давления, шаг 1 гПа (0.1 кПа)
• Uptime — Время работы с момента последней перезагрузки
• Range — Тип сенсора (10 или 16 bar)
• Linkquality — Качество сигнала (lqi) *5

*1, *2 Не передается устройством, рассчитывается на стороне хоста.

*3 В выключенном режиме — нужна кнопка на датчике для приема команд. Во включенном — проверяет пакеты каждые 7 секунд.

*4 Информационное.

*5 Рассчитывается координатором сети.

Ввод датчика в сеть, выход из сети

Для джойна нажать и удерживать кнопку, светодиод потухнет при начале входа в сеть (5-8 сек) либо через 15 сек, если сеть не найдена.

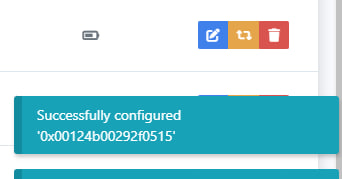

Для повторного прохождения конфигурации нажмите кнопку реконфигурация в z2m и кнопку на датчике 2-5 раз.

Короткое нажатие при подключении к сети вызывает чтение всех сенсоров вне расписания.

Для выхода зажать кнопку на 10 секунд. Датчик отправит сообщение о выходе из сети.

Привязка датчика к другому устройству.

Датчик можно привязать к другим устройствам по кластерам давления и температуры.

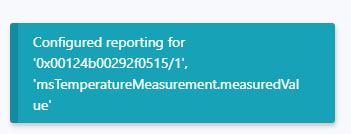

Конфигурация отчетов (Zigbee2mqtt)

Мин. интервал отчетов - время отправки при изменении данных.

Макс. интервал отчетов - время отправки при отсутствии изменений.

Мин. интервал отчетов при изменении - величина изменения данных.

Для активации включите опцию "Config report enable" на вкладке "Свойства".

Добавление внешнего конвертера — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11 (с релиза z2m 2.1 не обязателен)

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z (не обязателен)

Технические характеристики:

• Модель: PST v1
• Протокол: ZigBee 3.0
• Размеры радио датчика: 8 × 3 × 3 см
• Сенсор: KY-I2C-3V3 (давление и температура)
• Длина кабеля выносного сенсора: 100 см
• Корпус сенсора давления: сталь AISI 304
• Рабочий температурный диапазон: -20 ~ + 50 °C
• Точность сенсора давления: 0.05 Bar
• Точность температурного сенсора: 1°C (0°C - 60°C)
• Резьба: 1/4
• Питание: 2 АА батарейки (не входят в комплектацию)

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
