Датчик давления жидкости/газа контактный EFEKTA PST POW V1

Датчик давления EFEKTA PST POW V1 c внешним сенсором KY-I2C-3V3 (10bar или 16 bar). Питание USB type c, резервное питание 2 батарейки АА. Предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant через Zigbee2mqtt или ZHA, OpenHAB, ioBroker, MajorDoMo, Спрут Хаб, HOMEd, SLS, ПушОК и других универсальных системах. Не работает в системе Tuya (SmartLife). Подходит для мониторинга давления жидкости в системах водоснабжения, отопления (до 50°C), для мониторинга давления газов.

.

В зависимости от прошивки устройство может выступать в роли конечного устройства (End Device) либо роутера (Router) — роль задаётся на этапе прошивки и впоследствии не изменяется. В конфигурации End Device датчик способен питаться как от USB, так и от батареек, демонстрируя при этом продолжительное время автономной работы, а USB-подключение не является обязательным и служит лишь опциональным расширением функциональности за счёт детектора напряжения. В конфигурации Router основным источником питания выступает USB; при этом, если в устройство дополнительно установлены батарейки, в случае отключения внешнего питания датчик автоматически перейдёт на резервное питание и продолжит маршрутизацию трафика от подключённых устройств — в таком режиме заряда батареек хватает ориентировочно на 1–2 месяца, однако столь длительные перерывы в электроснабжении на объектах, как правило, не возникают.

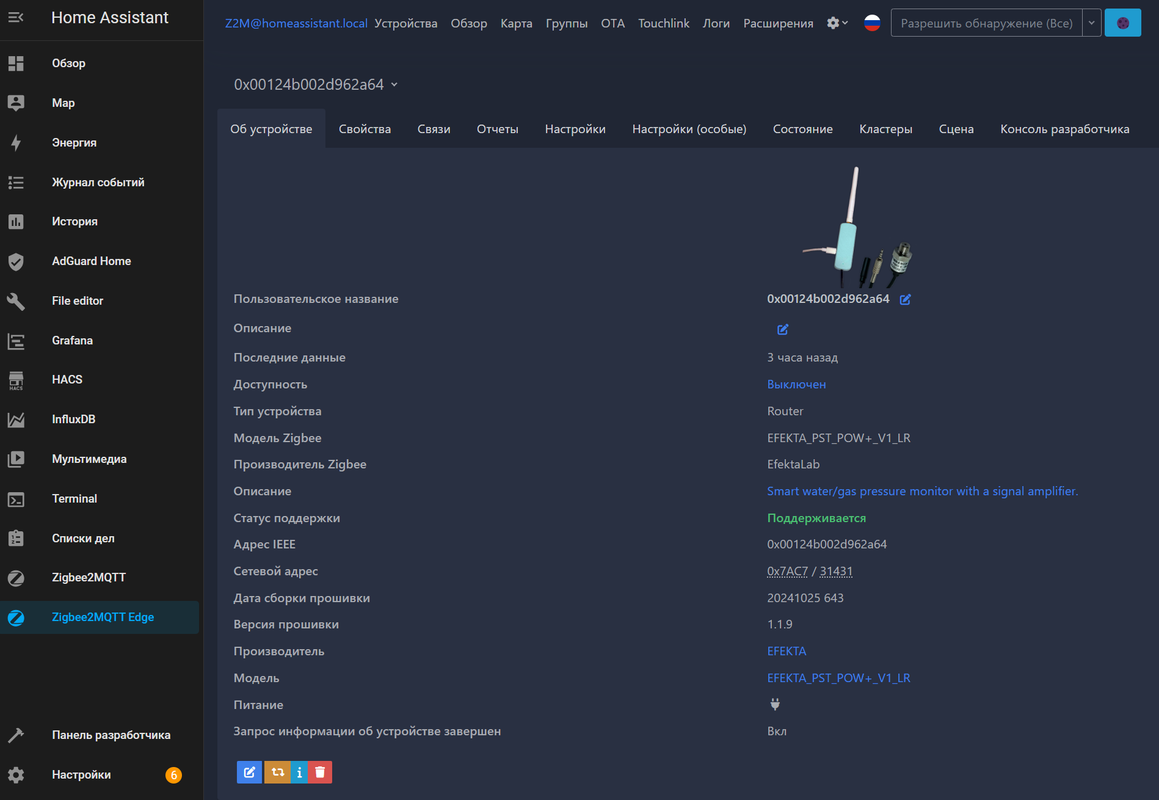

Свойства датчика EFEKTA PST POW v1:

• Pressure — Измеренное значение давления в кПа
• Bar — Измеренное значение давления в Бар *1
• Psi — Измеренное значение давления в PSI *2
• Temperature — Измеренное значение температуры
• Range — Тип подключенного сенсора (10 или 16 bar)
• Pressure offset — Подстройка давления сенсора, шаг 0.1 кПа
• Temperature offset — Подстройка температуры сенсора, шаг 0.1°C
• Battery — Оставшийся заряд в %
• Battery low — Флаг разряда батареек
• Lifetime — Время работы с момента производства
• Mains voltage — Напряжение питания в вольтах
• Mains power supply lost — Флаг отсутствия основного питания
• Reading interval — Интервал считывания, по умолчанию 10 сек (2-300 сек)
• Tx radio power — Установка мощности радиопередатчика, в dbm
• Smart sleep — Режим проверки входящих пакетов на роутерах *3
• Config report enable — Включение отправки отчетов на основе BDB
• Comparison previous data — Контроль сравнения с предыдущими данными
• Linkquality — Качество сигнала (lqi) *4

*1, *2 Не передается устройством, рассчитывается на стороне хоста.

*3 В выключенном режиме — пробуждение при нажатии кнопка на датчике для приема команд. Во включенном — проверяет самостоятельно пакеты каждые 7 секунд (увеличивается потребление). При только батарейном питании рекомендуется использовать на этапе первоначальной настройки устройства. В прошивках с ролью роутера данное свойство отсутствует.

*4 Рассчитывается координатором сети.

Ввод датчика в сеть, выход из сети

Для джойна нажать и удерживать кнопку, светодиод потухнет при начале входа в сеть (5-8 сек) либо через 15 сек, если сеть не найдена.

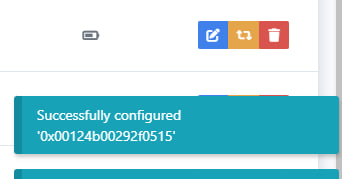

Для повторного прохождения конфигурации нажмите кнопку реконфигурация в z2m и кнопку на датчике 2-5 раз.

Короткое нажатие при подключении к сети вызывает чтение всех сенсоров вне расписания.

Для выхода зажать кнопку на 10 секунд. Датчик отправит сообщение о выходе из сети.

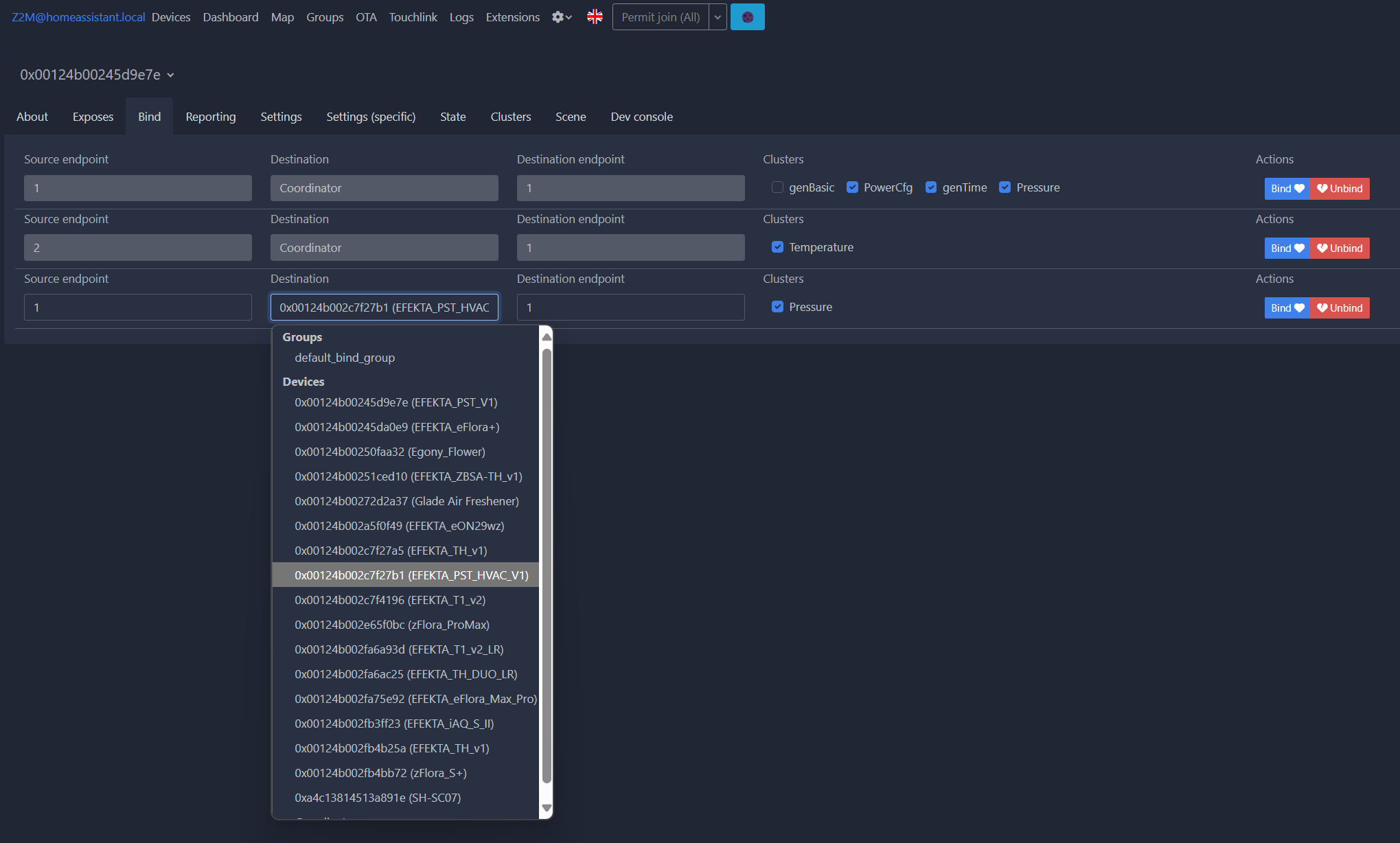

Привязка датчика к другому устройству.

Датчик можно привязать к другим устройствам по кластерам давления и температуры.

Конфигурация отчетов (Zigbee2mqtt)

Мин. интервал отчетов - время отправки при изменении данных.

Макс. интервал отчетов - время отправки при отсутствии изменений.

Мин. интервал отчетов при изменении - величина изменения данных.

В датчике реализовано детектирование сенсора. При ошибке загорается светодиод и передаются данные 10 bar и -40°C.

Влияние высокочастотных помех.

При наличии высокочастотных помех в сети 220В возможен сбой в работе датчика. Это проявляется следующим образом:

Индикация: Системный светодиод на устройстве загорается и горит постоянно (не мигает).

Данные: Сенсор перестает передавать корректные значения. В систему уходят ошибочные показания: 10 бар и -40°C (что соответствует ошибке чтения сенсора).

Рекомендации по устранению:

• Установка ферритового кольца: Установите ферритовый фильтр (кольцо) на USB-кабель датчика.
• Стабилизация питания: Подключите датчик к сети 220В через отдельный стабилизатор питания.
• Изоляция от сети: Отключите датчик от питания по USB. Переведите устройство на автономное питание от батареек.

Запрещается подключать и отключать внешний сенсор давления к работающему датчику. Для подключения или отключения сенсора необходимо отсоединить кабель питания и/или извлечь батарейки из датчика.

Настенный держатель

Размещение передатчика в держателе

Энергопотребление датчика в различных режимах работы

Cон.


Чтение сенсоров, без отправки данных.


Чтение сенсоров и отправкуа данных (на графике потребление радиомодуля с усилителем (19dBm), без усилителя (4dBm) потребление при передачи в 2 раза ниже).

Технические характеристики:

• Модель: PST POW v1
• Протокол: ZigBee 3.0
• Размеры радио датчика: 8 × 4 × 3 см
• Сенсор: KY-I2C-3V3 (давление и температура, цифровой, интерфейс i2c)
• Длина кабеля выносного сенсора: ~ >100 см
• Корпус сенсора давления: сталь AISI 304
• Рабочий температурный диапазон: -20 ~ + 50 °C
• Точность сенсора давления: 1% FS
• Точность температурного сенсора: 1°C (0°C - 50°C)
• Резьба: G 1/4
• Основное питание: USB Type C
• Резервное питание: 2 АА батарейки (не входят в комплектацию)

Добавление внешнего конвертера для zigbee2mqtt — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11 ( Не обязательно, актуально для пользователей старых версий zigbee2mqtt. )

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z ( Не обязательно, поддерживается нативно.)

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
