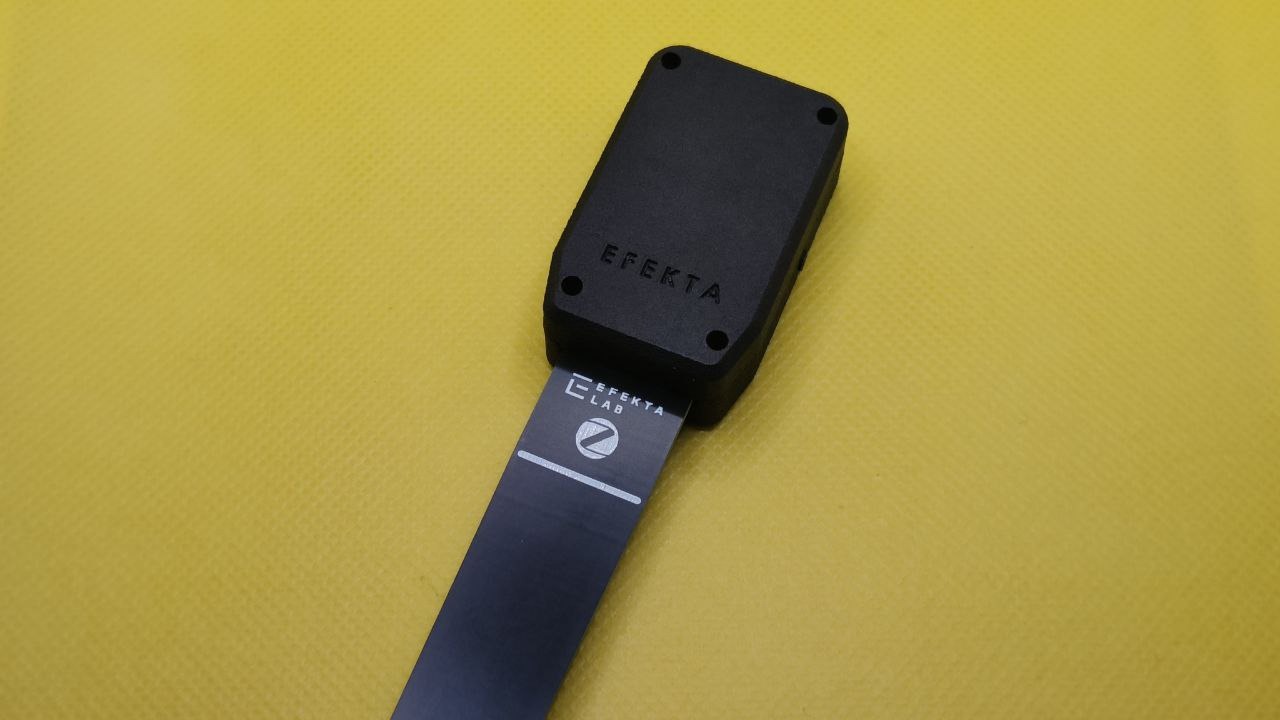

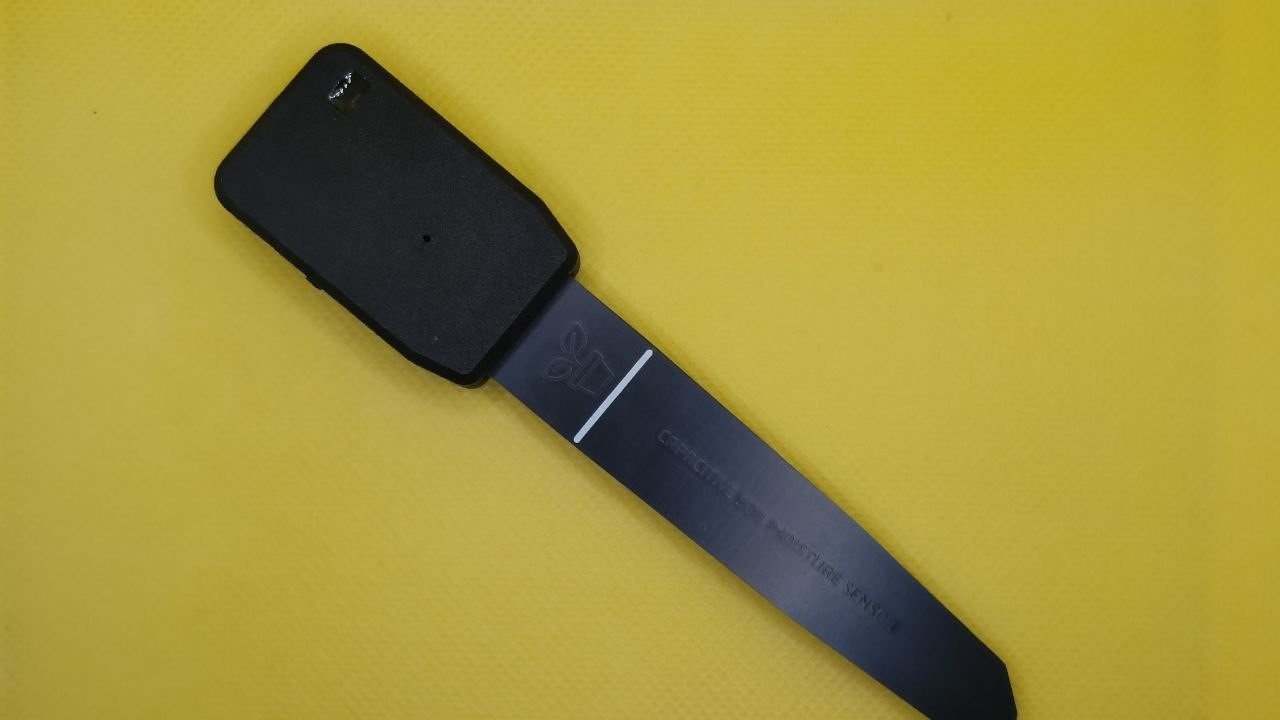

Датчик влажности почвы EFEKTA zFlora S

DIY DEV
zFlora S

zFlora S

zFlora S

zFlora S

zFlora S

zFlora S

zFlora SE

zFlora SE

Беспроводной датчик влажности почвы EFEKTA zFlora S, предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant, OpenHAB, ioBroker, MajorDoMo через Zigbee2mqtt, ZHA, так же работает в Homed, SLS, Спрут Хаб.

Три модификации: zFlora S (влажность почвы, температура, влажность воздуха), zFlora S Max (+ освещенность), zFlora SE (Special edition, белая плата, светло-серый корпус).

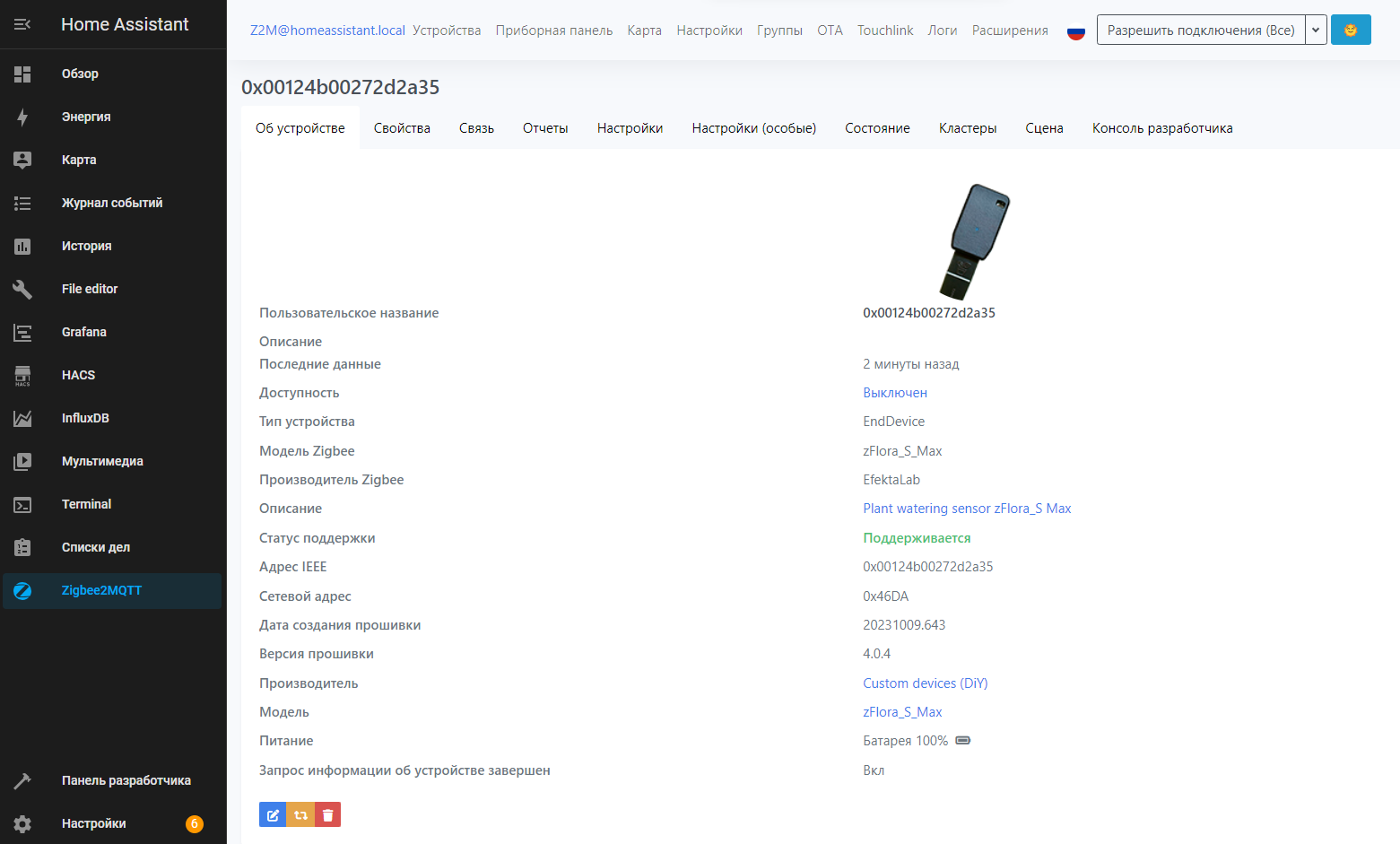

zFlora S / zFlora S Max

Efekta zFlora S / zFlora S Max

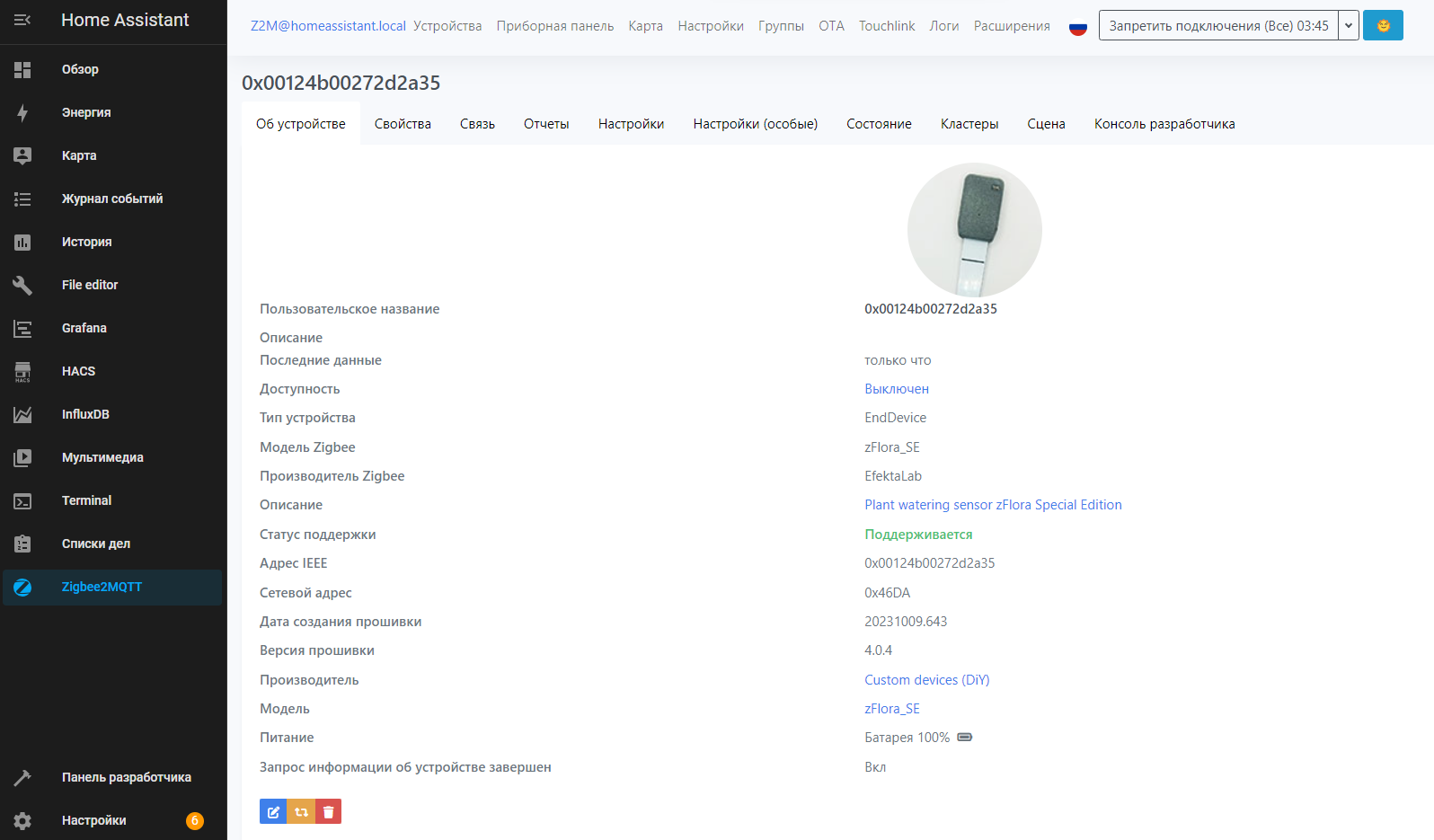

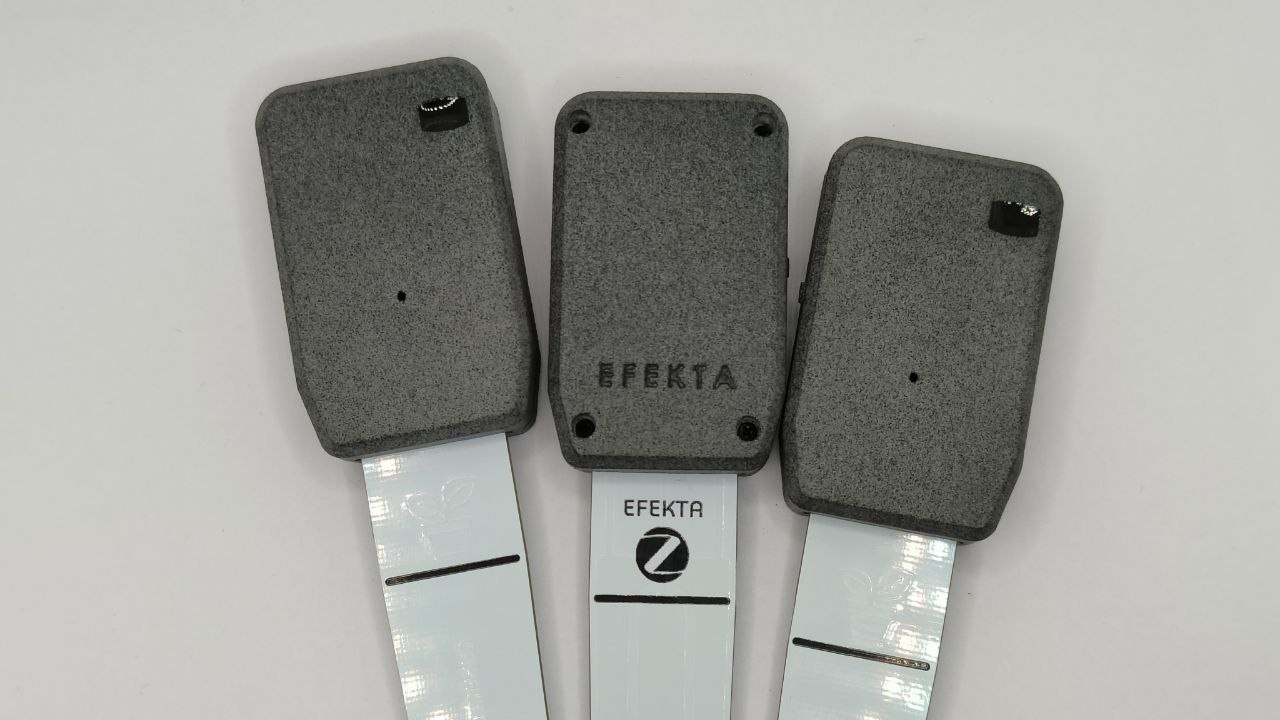

zFlora SE

Efekta zFlora SE

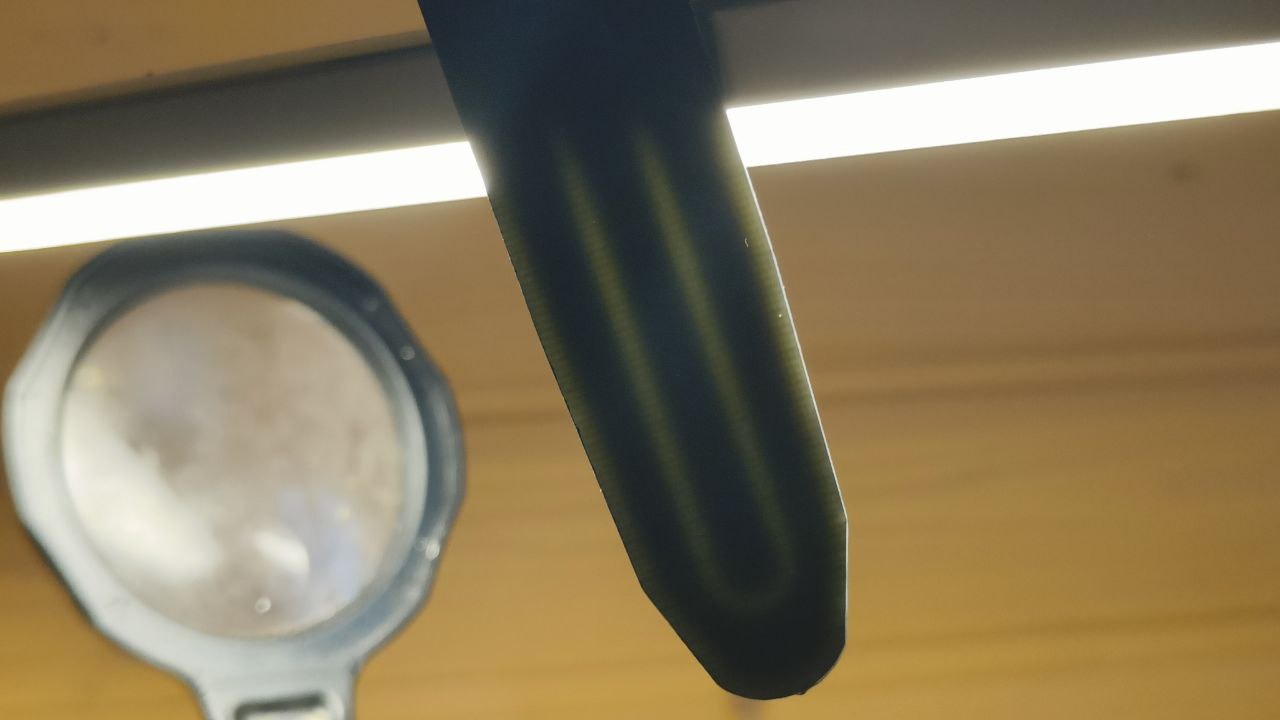

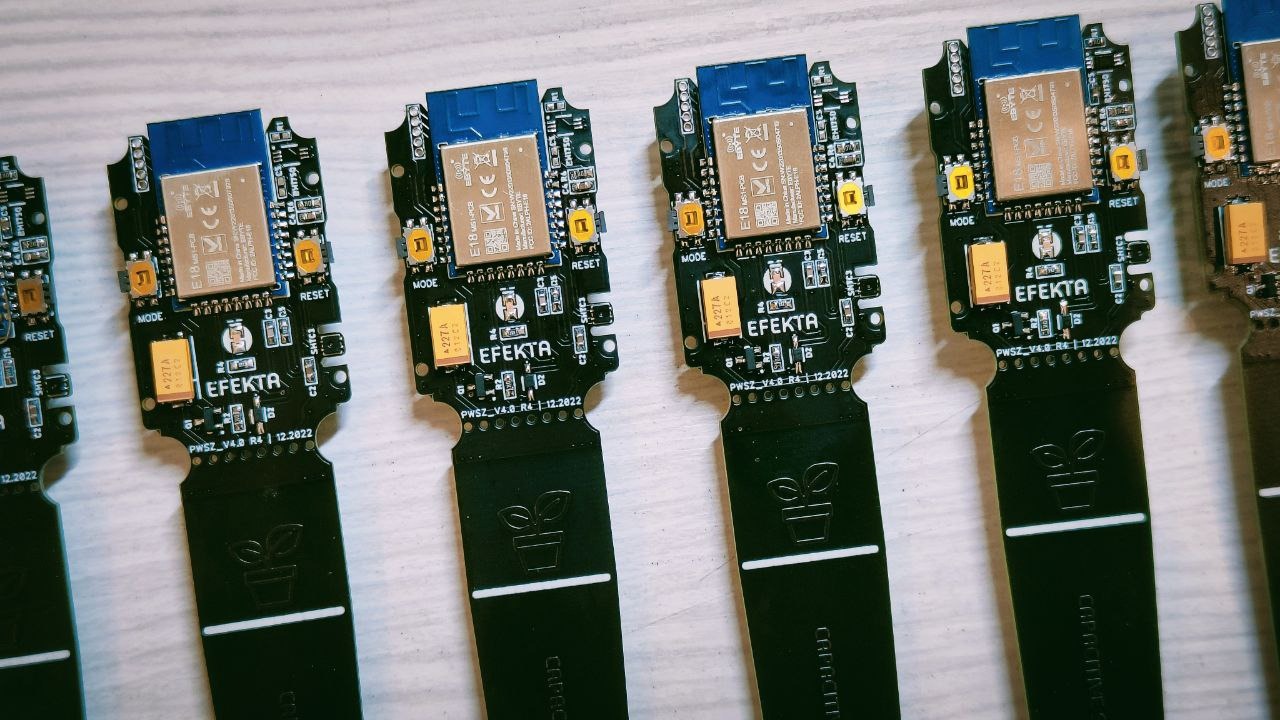

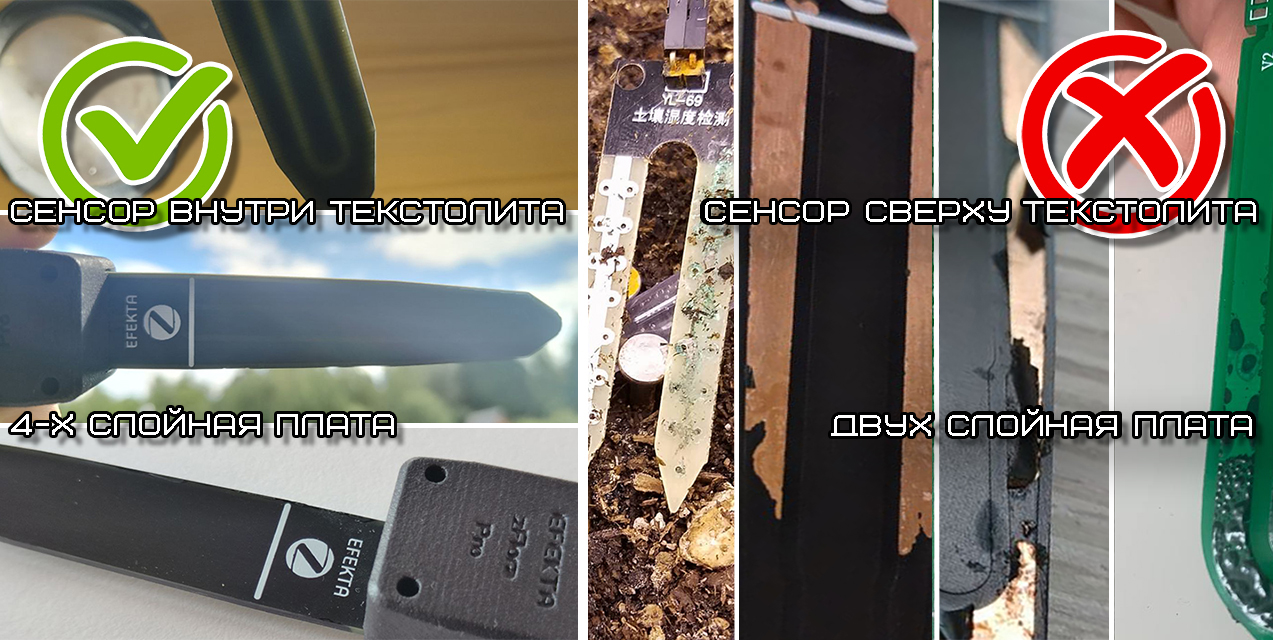

Печатная плата четырехслойная, с медным сенсором во внутреннем слое. Принцип работы — ёмкостной, без электрического контакта с почвой.

zFlora S zFlora S

Функциональность датчика

Датчик передает влажность почвы, температуру, влажность воздуха и освещенность (версия Max), заряд батарейки и триггер разряда.

Основные передаваемые данные:

Дополнительные передаваемые данные:

Конфигурационные команды:

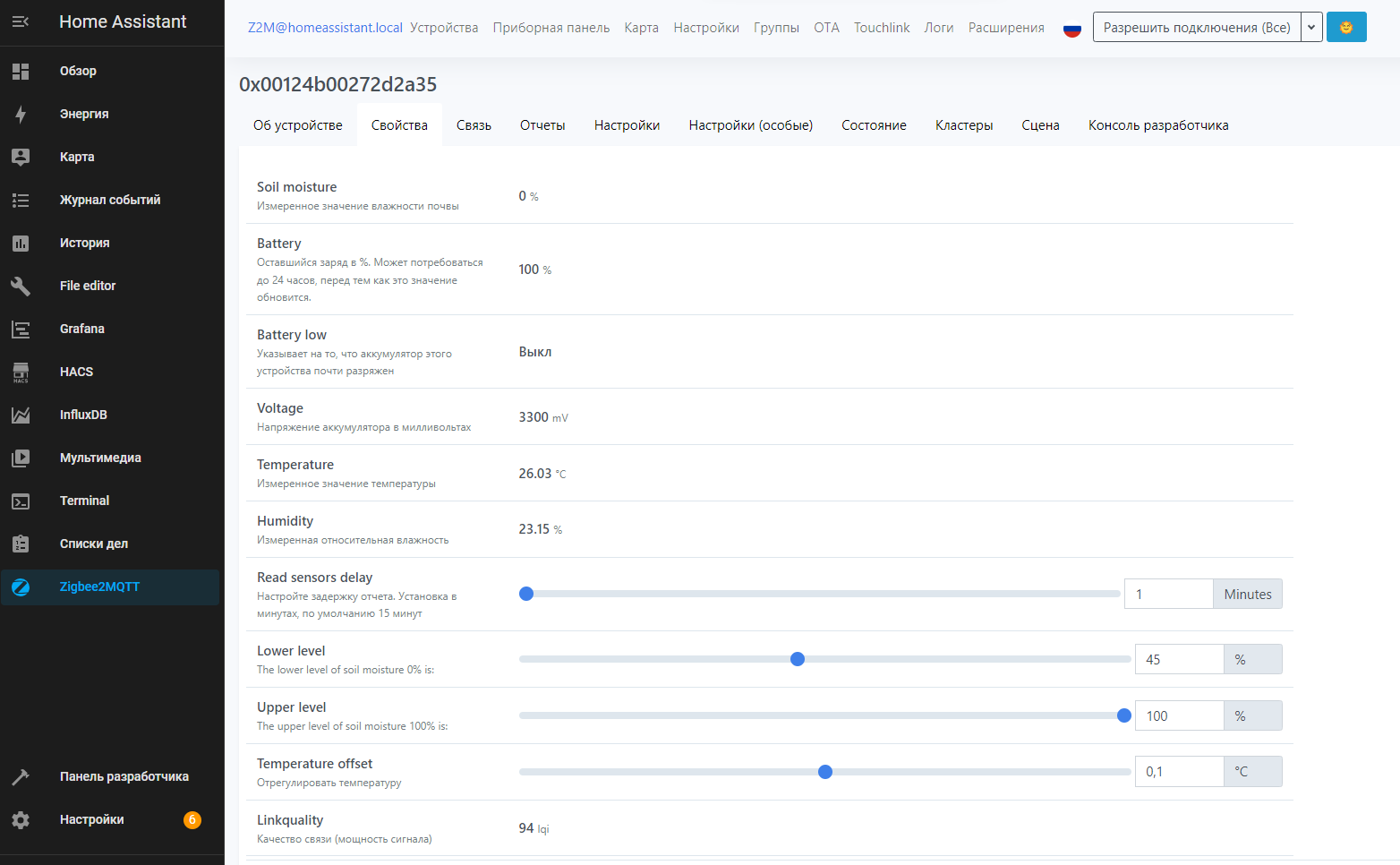

zigbee2mqtt

zigbee2mqtt

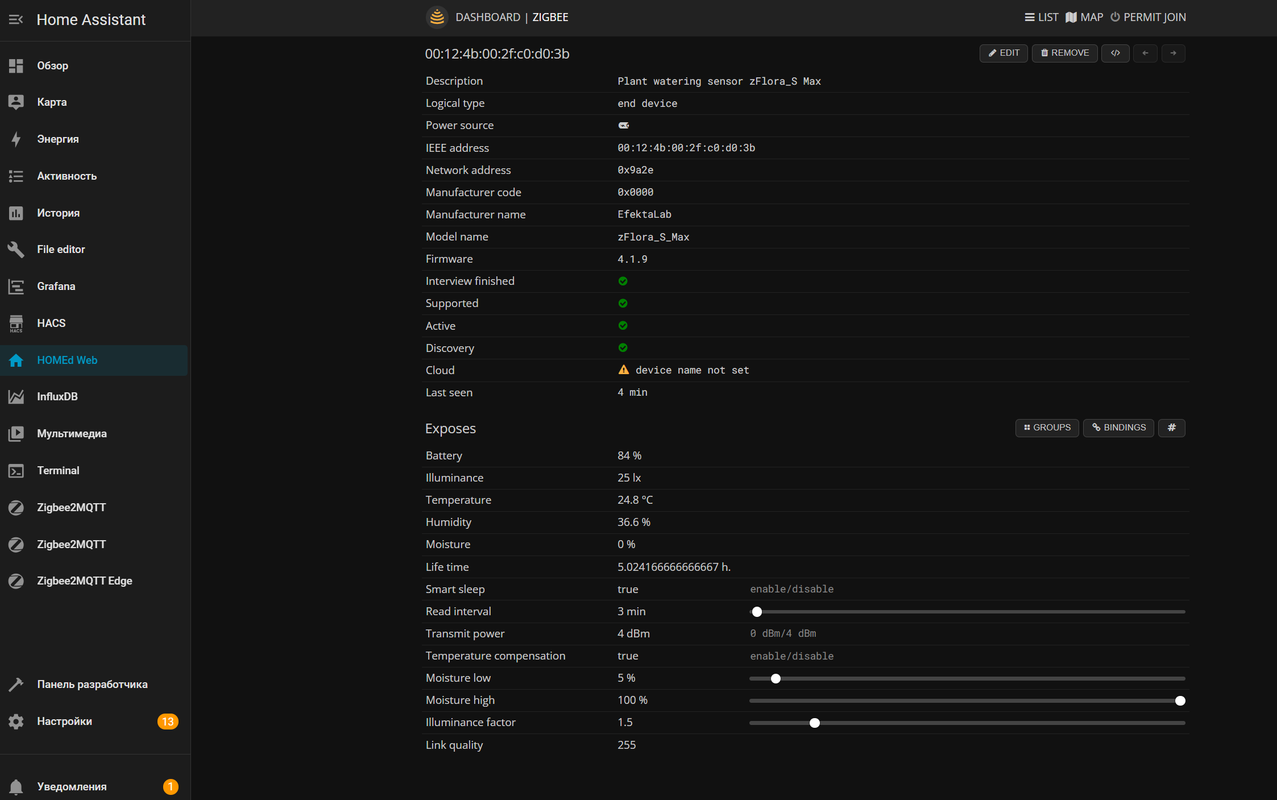

HOMEd

HOMEd

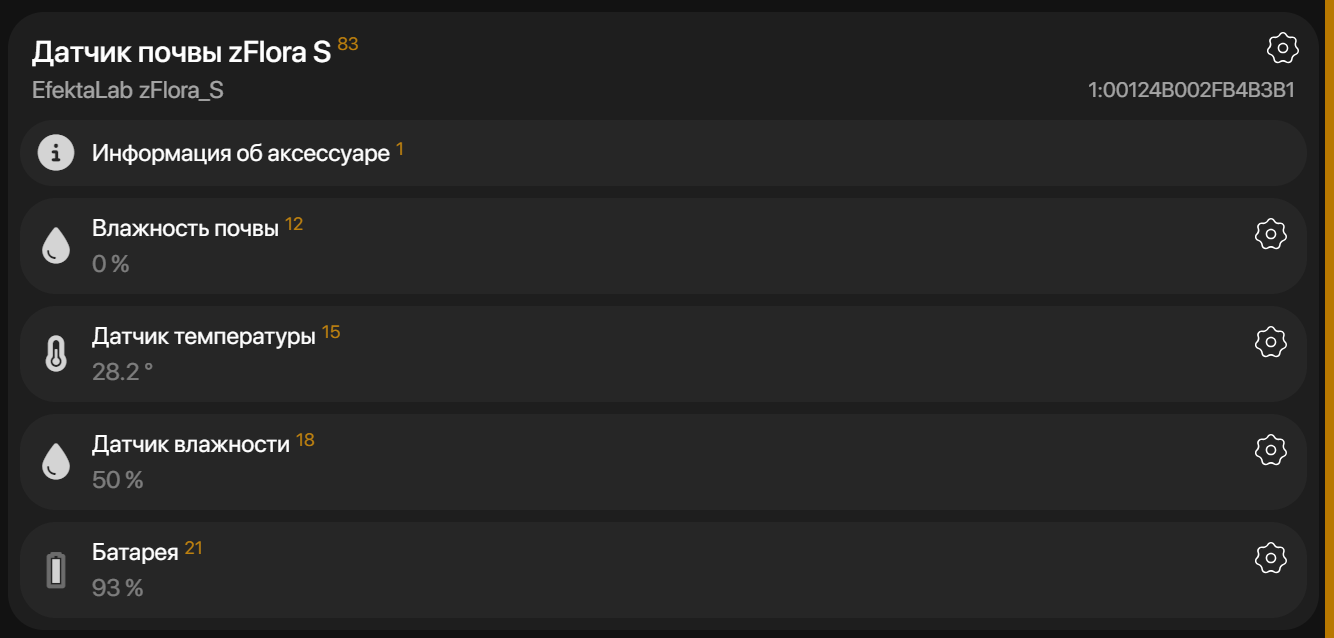

Sprut Hub

Sprut Hub

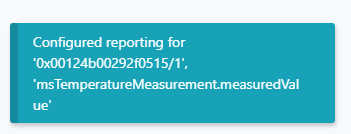

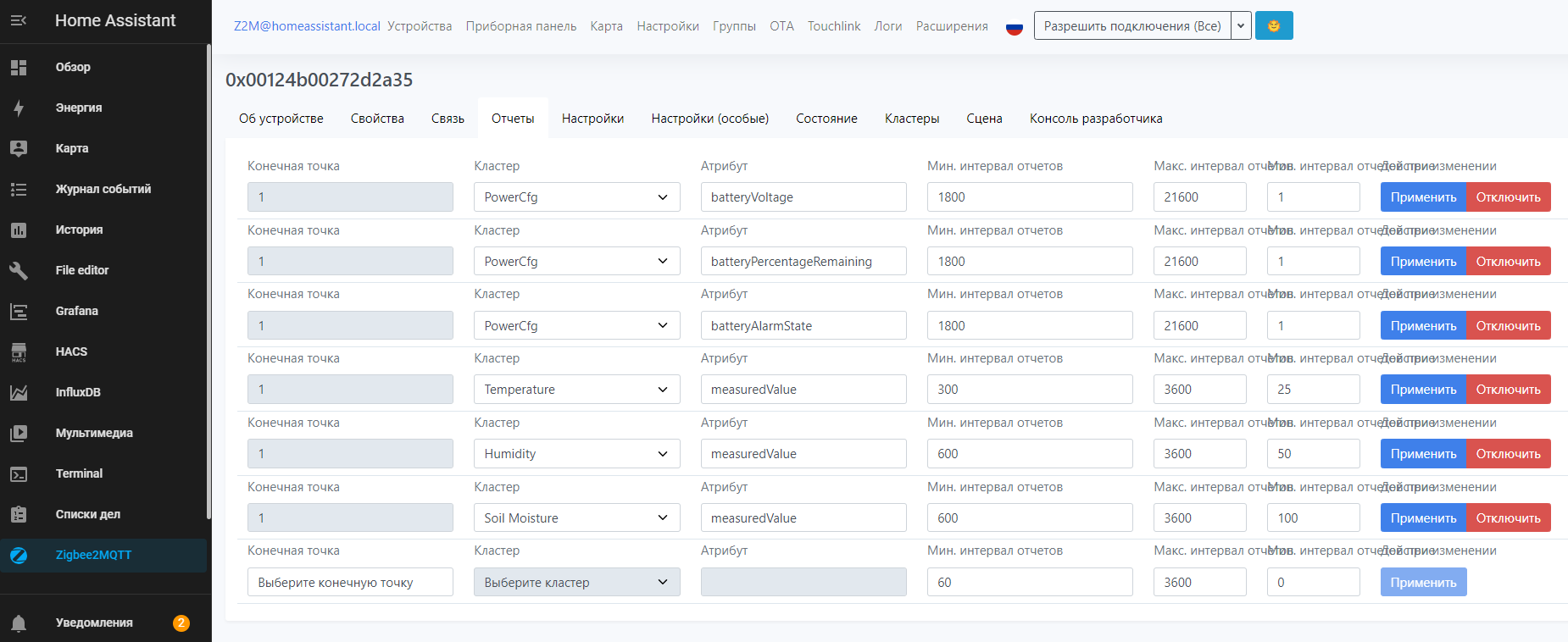

Конфигурация отчетов (Zigbee2mqtt)

Мин. интервал отчетов — время отправки при изменении.

Макс. интервал отчетов — время отправки при отсутствии изменений.

Мин. интервал отчетов при изменении — величина изменения.

Конфигурация Конфигурация отчетов

Добавление внешнего конвертера — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11 (не обязателен, актуально для пользователей старых версий zigbee2mqtt)

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z (не обязателен)

Ввод датчика в сеть, выход из сети

Для джойна нажать и удерживать кнопку до загорания светодиода. Потухнет при входе (5-8 сек) или через 15 сек при неудаче.

Для повторной конфигурации — реконфигурация в z2m и 2-5 нажатий на датчике.

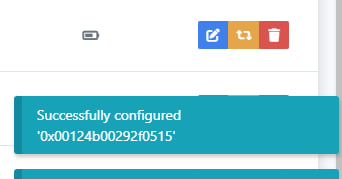

Реконфигурация

Короткое нажатие — чтение вне расписания. Для выхода зажать на 10 секунд.

Рекомендации

При начальном использовании датчика рекомендуется вставить датчик в грунт и обильно пролить. Что бы из почвы вокруг сенсора вышел воздух и грунт уплотнился. Если этого не сделать, то в первые 1-2 суток может наблюдаться более низкий уровень измеренной влажности, который к тому же может расти немного вверх.

Тест сенсора влажности

Возьмите датчик за батарейный отсек. Не касаясь сенсора нажать кнопку — 0%. Зажать сенсор рукой или опустить в воду — значение изменится (в воде ~100%).

VPD (Vapor Pressure Deficit) — Дефицит давления водяного пара

Единица измерения: кПа

Определение: VPD — это расчётный показатель, характеризующий разницу между максимально возможным содержанием водяного пара в воздухе при данной температуре и его фактическим содержанием. Данный параметр количественно определяет испаряющую способность воздуха.

Назначение в датчике: Параметр предназначен для оценки условий транспирации растений в зависимости от температуры и влажности воздуха. Совместно с показателем влажности почвы VPD позволяет:

Интерпретация значений:

Применение в системе полива: При высоком VPD (> 1.6 кПа) и снижении влажности почвы растению требуется более частый полив во избежание водного стресса. При низком VPD (< 0.6 кПа) и высокой влажности почвы полив следует ограничить для предотвращения переувлажнения и развития корневых гнилей.

Освещенность в версии Мах, нюансы и ограничения

Ориентация сенсора. Датчик устанавливается вертикально, поэтому BH1750 смотрит горизонтально, а не вверх. Это значит, что он измеряет не вертикальный световой поток (как эталонный люксметр, направленный вверх), а освещённость сбоку. Показания будут существенно зависеть от направления источника света.

Белое полимерное окно корпуса. Окно напечатано тонким белым полимером на FDM-принтере. Это рассеиватель и частичный фильтр:

  • снижает абсолютный уровень люксов (поглощение и рассеяние);
  • вносит неравномерность из-за слоёв печати и толщины стенки;
  • может давать лёгкую угловую зависимость (разные показания при повороте датчика вокруг оси).

Абсолютные значения люксов не калиброваны и не могут считаться эталонными. Их следует рассматривать как относительный показатель для сравнения условий «светлее/темнее» и для пороговых сценариев автоматизации.

BH1750 имеет собственную спектральную чувствительность, близкую к человеческому глазу, но не идентичную кривой фотосинтетической активной радиации (PAR). Для фитоламп с выраженным красным/синим спектром показания в люксах не пропорциональны полезной для растений энергии.

Как подстроить

Lux factor — основной инструмент компенсации. Это множитель освещённости с шагом 0.1. Подбирается эмпирически: сравните показания датчика с эталонным люксметром (или телефонным приложением-люксметром) в характерных для вашего применения условиях — при том же положении датчика (вертикально, окно сбоку) и том же источнике света. Рассчитайте коэффициент как эталон / показание датчика и установите ближайшее значение с шагом 0.1. Например, если датчик показывает 800 lx, а эталон — 1200 lx, множитель ≈ 1.5.

Учтите нелинейность: из-за рассеивающего окна и ориентации коэффициент может отличаться при разном уровне освещённости (слабый свет / яркий свет). При необходимости подберите компромиссное значение или используйте разные пороги в автоматизации для разных диапазонов.

⚠️ Не пытайтесь добиться «абсолютной точности» — при такой конструкции это невозможно. Настраивайте множитель под пороговые сценарии (например, «включить досветку, когда люксы ниже X»), а не под лабораторную точность.

Технические характеристики:

📊 Сравнение моделей — Полная сравнительная таблица датчиков влажности почвы EFEKTA / Modkam
