Датчик влажности почвы EFEKTA zFlora Pro

zFlora Pro

Беспроводной датчик влажности почвы EFEKTA zFlora Pro. Работает в системах автоматизации Home Assistant, OpenHAB, ioBroker, MajorDoMo через Zigbee2mqtt, ZHA, Homed, SLS, Спрут Хаб.

Две модификации: zFlora Pro (4dbm) и zFlora Pro Max (20dbm).

HA через Zigbee2mqtt

СпрутХаб

Печатная плата четырехслойная, с медным сенсором во внутреннем слое.

Функциональность датчика

Датчик передает влажность почвы, температуру, влажность воздуха, освещенность, заряд батарейки и триггер разряда.

Основные данные:

Soil moisture (влажность почвы)
Battery (заряд в %)
Battery low (триггер разряда)
Voltage (напряжение в мВ)

Дополнительные данные:

Temperature (температура)
Humidity (относительная влажность)
Illuminance (освещенность)
VDP (дефицит давления пара (с версии ПО 4.3.0))

Конфигурационные команды:

Read sensors delay
Lower level / Upper level
Tx radio power
Smart sleep (умный сон)
Temperature compensation
Lux factor (множитель освещенности)

HA через Zigbee2mqtt

СпрутХаб

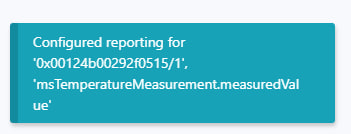

Конфигурация отчетов (Zigbee2mqtt)

Мин. интервал отчетов — время отправки при изменении.

Макс. интервал отчетов — время отправки при отсутствии изменений.

Мин. интервал отчетов при изменении — величина изменения.

HA через Zigbee2mqtt

СпрутХаб

Ввод датчика в сеть, выход из сети

Для джойна нажать и удерживать кнопку до загорания светодиода. Светодиод потухнет при входе в сеть (5-8 сек) либо через 15 сек при неудаче.

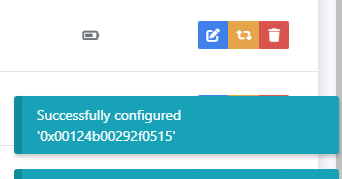

Для повторной конфигурации — реконфигурация в z2m и 2-5 нажатий на датчике.

Короткое нажатие — чтение вне расписания. Для выхода зажать на 10 секунд.

Добавление внешнего конвертера — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11 (не обязательно, актуально для пользователей старых версий zigbee2mqtt)

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z(не обязательно)

Освещенность, нюансы и ограничения

Датчик измеряет уровень освещённости в диапазоне 1 – 65535 единиц с помощью фоторезистора. Значение передаётся как свойство Illuminance.

Показатель используется для оценки условий освещения растений: контроля досветки, анализа суточного цикла, автоматизации фитоламп и штор, а также для пороговых сценариев («включить свет, когда стемнело»).

Ориентация сенсора. При вертикальном расположении датчика в грунте световое окно находится вверху корпуса, и сенсор освещённости ориентирован вверх — как эталонный люксметр. Это избавляет от бокового искажения. Однако на окно может попадать боковой и отражённый свет, а также тень от листьев/стебля растения — учитывайте это при размещении.

Это фоторезистор, а не люксметр. К люксам показания имеют слабое отношение: в каком-то диапазоне они сойдутся с эталоном, в каком-то — нет.

Спектральная чувствительность фоторезистора (обычно CdS) смещена в зелёно-жёлтую область и не соответствует кривой человеческого глаза, а тем более кривой PAR. Для фитоламп с выраженным красным/синим спектром показания могут быть сильно занижены или нелинейны.
Нелинейная характеристика: сопротивление фоторезистора меняется по степенному закону, поэтому пересчёт внутри прошивки приближённый — коэффициент разный в тени и на ярком свету.
Разброс между экземплярами выше, чем у цифровых сенсоров: два датчика могут давать немного разные показания при одинаковом освещении.

Белое полимерное окно корпуса. Окно напечатано тонким белым полимером на FDM-принтере. Это рассеиватель и частичный фильтр: снижает абсолютный уровень, вносит неравномерность из-за слоёв печати и толщины стенки, может давать лёгкую угловую зависимость при наклоне датчика.

Абсолютные значения не калиброваны и не могут считаться эталонными. Их следует рассматривать как относительный показатель для сравнения «светлее/темнее» и для пороговых сценариев автоматизации.

Как подстроить

Lux factor — основной инструмент компенсации. Это множитель освещённости с шагом 0.1. Подбирается эмпирически: сравните показания датчика с эталонным люксметром (или телефонным приложением-люксметром) в характерных для вашего применения условиях — при том же положении датчика (вертикально, окно сверху) и том же источнике света. Рассчитайте коэффициент как эталон / показание датчика и установите ближайшее значение с шагом 0.1. Например, если датчик показывает 800, а эталон — 1200, множитель ≈ 1.5.

⚠️ Не пытайтесь добиться «абсолютной точности» — при такой конструкции (фоторезистор + белое окно) это невозможно. Настраивайте множитель под пороговые сценарии (например, «включить досветку, когда показатель ниже X»), а не под лабораторную точность.

Технические характеристики:

Модель: zFlora Pro (Max — с усилителем сигнала)
Батарея: ААА, две штуки (не входит в комплект)
Беспроводной протокол: Zigbee
Размеры: 165 × 27 × 20 мм
Температура (shtc3): 0 ℃ ~ + 60 °C, ± 0,2 ℃
Освещенность: 1 - 65535 единиц
Влажность воздуха (shtc3): 0 - 100% RH, ± 2%
Влажность почвы: 0 - 100%, ± 2%
