Датчик мониторинга углекислого газа (CO2) и летучих органических соединений (VOC) EFEKTA iAQ S III

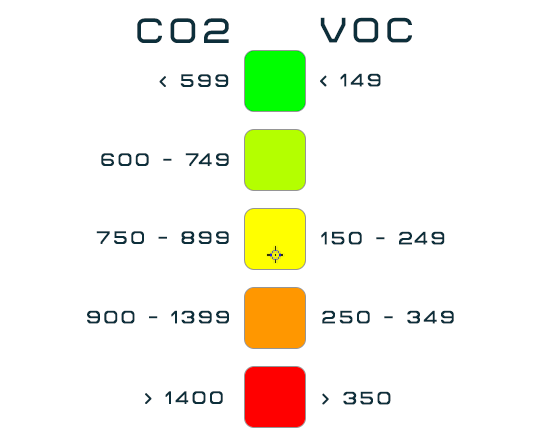

Zigbee 3.0 датчик мониторинга углекислого газа (CO2) и летучих органических соединений (VOC) с TFT экраном 1.8 дюйма. На дисплей помимо вывода уровня СO2 и уровня VOC так же выводятся графики по этим данным за последний час или 24 часа(настраивается в конфигурации). Так же к датчику можно подключить внешний сенсор температуры и влажности воздуха, такая связка будет работать даже если с zigbee сетью будут какие то проблемы.

Датчик является роутером сети. По желанию покупателя датчик может быть прошит прошивкой с функционалом конечного устройства.

Датчик работает с временем через zigbee сеть. Настройка времени происходит автоматически. На дисплей выводится дата и текущее время

В датчике реализована автоматическая адаптивная подсветка дисплея в зависимости от освещенности помещения. В дополнение к адаптивной подсветке реализован функционал ночного режима по расписанию с полным отключением подсветки дисплея в заданным пользователем диапазоне времени.

Датчик оснащен кнопкой - джойстиком. При нажатии кнопки вверх изменяется период для расчета графиков CO2 и VOC, 1 час или 24 часа, При нажатии кнопки вниз включается или отключается автоматическая адаптивная подсветка дисплея. В отключенной опцией подсветка дисплея работает с фиксированным уровнем яркости (80%). Этот минимальный функционал выведен на джойстик для удобства настройки датчика при работе устройства без zigbee сети.

Датчик оснащен функционалом газостата. Вы можете задать уровни СO2(верхний и нижний), VOC(верхний и нижний), привязать(биндинг) датчик к исполнительному устройству, реле или розетке и датчик при переходе через пороги будет отправлять команды на включение или отключение на привязанное исполнительное устройство. Такая привязка будет работать даже если контроллер умного дома или координатор zigbee сети будут недоступны.

HA через Zigbee2mqtt

СпрутХаб

Основные данные:

• CO2 — Уровень углекислого газа
• Voc index — Уровень летучих органических соединений
• Illuminance — Необработанная измеренная освещенность
• Illuminance (lux) — Измеренная освещенность в люксах*1
• Temperature — Измеренное значение с встроенного сенсора температуры*2
• Humidity — Измеренное значение с встроенного сенсора влажности воздуха*3
• Linkquality — Качество связи (мощность сигнала)*4

*1 Сенсор освещённости используется в датчике для работы адаптивной подсветки. Передаваемые в сеть данные(необработанная освещенность) имеют второстепенное значение и передаются потому что имеются в наличии. Переданные данные на стороне хоста(zigbee2mqtt, zha, ...) пересчитываются в Illuminance (lux) и не точно соответствуют реальной освещённости в помещении в Люксах.

*2,*3 Измеренное значение с встроенного сенсора температуры и влажности воздуха используются в датчике для расчета абсолютной влажности воздуха и передачи рассчитанной абсолютной влажности воздуха в сенсор VOC (sgp40). Эти данные необходимы сенсору для корректного расчета VOC. Передаваемые в сеть данные(температура и влажности воздуха с встроенного сенсора) имеют второстепенное значение и передаются потому что имеются в наличии. По умолчанию вывод на дисплей этих данных отключен, так как рекомендуется использовать внешний батарейный датчик температуры привязанные к датчику EFEKTA iAQ S III. Что бы активировать вывод этих данных на дисплее необходимо отключить конфигурационное свойство Internal or external.

*4 Качество связи, свойство которое не передается датчиком, а рассчитывается координатором сети на основе оценки полученных данных.

Конфигурационные данные:

• Auto backlight — Включение или выключение авто-яркости дисплея, по умолчанию активирована.
• Night onoff backlight — Полное отключение подсветки в ночном режиме, по умолчанию деактивировано
• Night on backlight — Время активации ночного режима
• Night off backlight — Время отключения ночного режима
• Long chart period — Период построения графика уровня СО2 (OFF - 1ч | ON - 24ч), по умолчанию в режиме построения 1 час.
• Long chart period2 — Период построения графика уровня ЛОС (OFF - 1ч | ON - 24ч), по умолчанию в режиме построения 1 час.
• Internal or external — Отображение данных от внутреннего или внешнего датчика TH, по умолчанию активирован вывод с внешнего датчика температуры и влажности.
• Temperature offset — Отрегулировать температуру внутреннего сенсора температуры, шаг 0.1 градус
• Humidity offset — Отрегулировать влажность воздуха внутреннего сенсора влажности, шаг 1 процент
• Set altitude — Установка высоты над уровнем моря (для высокой точности датчика СО2), установите высоту на уровнем моря в вашей локации.
• Automatic scal — Автоматическая само калибровка, цикл одна неделя, по умолчанию активирована.
• Forced_recalibration — Форсированная ручная калибровка №1. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется на свежем воздухе, необходимо оставить датчик на чистом воздухе на 15 минут, по истечении этого времени отправить команду. Время калибровки примерно 5 секунд, после завершения калибровки точке соответствующей чистому воздуху будет задано значение в 450ppm. Датчик отправит команду «выключено» по завершению калибровки *1
• Manual_forced_recalibration — Форсированная ручная калибровка №2. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется по показаниям другого датчика СO2, показаниям которого вы доверяете. Необходимо оставить оба датчика рядом на 15 минут, наличие свежего воздуха не обязательное условие. По истечении этого времени, необходимо данные с датчика которому вы доверяете отправить на калибруемый датчик. Датчик вычтет разницу и будет в дальнейшем учитывать ее. *2
• Factory_reset_co2 — Сброс сенсора углекислого газа к заводским настройкам. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован.
• Enable_co2 *3 — Включение функционала газостата. Управление реле к которому привязан датчик. Для работы данного функционала необходимо сделать привязку к исполнительному устройству(реле, розетки)
• Invert_logic_co2 — Инвертирует логику работы управления исполнительными устройствами. Пример. Если опция отключена, при превышение верхнего заданного порога углекислого газа датчик отправит команду «Включить» на привязанное реле. Если опция включена, при превышение верхнего заданного порога углекислого газа датчик отправит команду «Выключить» на привязанное реле.
• High_co2 — Верхний порог углекислого газа
• Low_co2 — Нижний порог углекислого газа
• Enable_voc *4 — Включение функционала газостата. Управление реле к которому привязан датчик. Для работы данного функционала необходимо сделать привязку к исполнительному устройству(реле, розетки)
• Invert_logic_voc — Инвертирует логику работы управления исполнительными устройствами.
• High_voc — Верхний порог летучих органических соединений
• Low_voc — Нижний порог летучих органических соединений

HA через Zigbee2mqtt

СпрутХаб

*1,*2 Ручная калибровка не является обязательной и не рекомендуется для нового датчика. В сенсоре в фоновом режиме включена автоматическая калибровка, с интервалом подстройка 1 раз в неделю. Но попробовать не возбраняется, вывести из строя сенсор невозможно, и в любой момент можно сделать сброс к заводским настройкам.

*3,*4 Одномоментно может работать только один тип, либо управление по СО2 либо управление по VOC. При попытке активировать второй тип, произойдет его отключение, датчик не подключит работу по второму типу, отправит в сеть команду на отключение.

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), достаточно включить в z2m джоин, подать питание, подключив датчик к кабелю usd type c. Если датчик уже работает в режиме без сети, то для того что бы добавить его в zigbee сеть нужно зажать кнопку джойстик сбоку до момента вывода на дисплей сообщения в начале процедуры джойна.

Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на вкладке отчеты нет заполненных строк о типах данных со2, voc, температуре и т.д., то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.

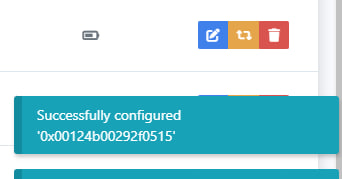

Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка) и после этого несколько раз нажмите на кнопку джойстик сбоку, это вызовет отправку всех основных и конфигурационных данных. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройдённой реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети зажать кнопку на 10 секунд, по истечении этого времени на дисплее выведется сообщение о выходе из сети, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти. Так же выйти из сети можно удалив датчик из з2м без опции форс ремув.

Устранение возможных проблем c вводом устройства в сеть:

На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.

Конфигурация отчетов (Zigbee2mqtt)

Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".

Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с предыдущими значениями. Указывается время в секундах.

Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину большую той которая указана в поле "Мин. интервал отчетов при изменении". Указывается время в секундах.

Мин. интервал отчетов при изменении - Величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 означает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254.

HA через Zigbee2mqtt

СпрутХаб

Привязка внешнего датчика температуры и влажности воздуха.

Привязка осуществляется на стороне внешнего датчика температуры. Для привязки (биндинг) датчика температуры к датчику EFEKTA iAQ S III, для прямой передачи данных необходимо в вэб интерфейсе zigbee2mqtt перейти на страницу датчика температуры.

Далее нужно перейти на вкладку «Связь» и заполнить поля данных для привязки

HA через Zigbee2mqtt

В первом поле слева Исходная конечная точка выбрать «1», «2», ... (в зависимости от того на каком эндпоинте реализован тип данных температуры и влажности у привязываемого датчика, посмотреть структуру можно на вкладке Кластеры), в следующем поле, в выпадающем списке выбрать датчик к которому необходимо сделать привязку - EFEKTA iAQ S III. В следующем поле Целевая конечная точка выбрать кластер № 2, так как данные с внешнего датчика температуры и влажности воздуха у датчика EFEKTA iAQ S III реализованы на втором эндпоинте. Правее выбрать кластеры (поставить галочки) по температуре и/или влажности воздуха. Потом еще правее нужно нажать на кнопку «Связать».

СпрутХаб

Привязка датчика EFEKTA iAQ S III к исполнительному устройству(реле, розетки)

Осуществляется на стороне датчика iAQ S III. Для привязки (биндинг) датчика iAQ S III к исполнительному устройству, для прямой передачи данных необходимо в веб интерфейсе zigbee2mqtt перейти на страницу датчика iAQ S III и далее на вкладку «Связь».

В первом поле слева выбрать «1», в следующем поле, в выпадающем списке выбрать исполнительное устройство к которому необходимо сделать привязку, в следующем поле ввести номер кластера на реле. Правее выбрать кластер OnOff. Еще правее нужно нажать на кнопку «Связать».

1. Индикатор подключения к сети Zigbee. В ПО реализован календарь событий, на скриншоте логотип zigbee заменяется на иконку на время празника 8 марта (2 дня), информация о других датах не раскрывается, предлагается заметить замену самостоятельно :)
2. Отображение работы режима адаптивной подстветки дисплея.
3. Отображение работы ночного режима
4. Отображение управления внешним реле, розеткой.

Добавление внешнего конвертера в zigbee2mqtt — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z

Технические характеристики:

• Модель: iAQ S III
• Протокол: ZigBee 3.0
• Радиомодуль: EBYTE E18-MS1PA1-IPEX (20 dbm) или EBYTE E18-MS1-PCB (4 dbm)
• Основной сенсор: SCD40 (цифровой фото акустический NDIR сенсор углекислого газа, PASens® and CMOSens® technology)
• Дополнительный сенсор: SGP40 (цифровой MEMS сенсор VOC (летучих органических соединений, CMOSens® Technology)
• Вспомогательный сенсор: BH1750FVI (цифровой датчик освещенности)
• Дисплей: цветной TFT, диагональ 1.77 дюймов, разрешение 160х128
• Размеры корпуса: 4 × 5.5 × 1.8 см
• Диапазон измерения углекислого газа: 400-10000, точность в диапазоне 400-2000 ±(50 ppm + 5% от показания)
• Дрейф точности CO2: ±(5 ppm + 0,5 % от показания) через пять лет при активированной автоматической само калибровке (ASC)
• Диапазон измерения летучих органических соединений: 0-500 VOC Index
• Встроенный сенсор температуры: -40°C ~ + 125 °C (sht40 встроенный в scd40, по даташиту)
• Точность: 0.2°C (sht40 встроенный в scd40, по даташиту)
• Встроенный сенсор влажности воздуха, диапазон: -0% - 100% (sht40 встроенный в scd40, по даташиту)
• Точность: 2% (sht40 встроенный в scd40, по даташиту)
• Освещенность, диапазон: 1-65535 lx
• Питание: USB Type C (поддерживается работа с БП с протоколами быстрой зарядки)

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
