Датчик мониторинга углекислого газа и атмосферного давления EFEKTA iAQ2 Zigbee 3.0

Датчик мониторинга углекислого газа (CO2) и атмосферного давления с IPS TFT экраном 1.3 дюйма, Zigbee 3.0. На дисплей помимо вывода уровня СO2 и атмосферного давления, так же выводится графики уровня углекислого газа и атмосферного давления за последний час или 24 часа(настраивается в конфигурации). Так же на дисплей выводится простой прогноз погоды в виде иконки. К датчику можно подключить внешний сенсор температуры и влажности воздуха, такая связка будет работать даже если с zigbee сетью будут какие то проблемы.

Датчик является роутером сети. По желанию покупателя датчик может быть прошит прошивкой с функционалом конечного устройства.

Датчик работает с временем через zigbee сеть. Настройка времени происходит автоматически. На дисплей выводится текущее время

В датчике реализована автоматическая адаптивная подсветка дисплея в зависимости от освещенности помещения. В дополнение к адаптивной подсветке реализован функционал ночного режима по расписанию с полным отключением подсветки дисплея в заданным пользователем диапазоне времени.

Датчик оснащен кнопкой - джойстиком. При нажатии кнопки вверх изменяется период для расчета графика CO2, 1 час или 24 часа, При нажатии кнопки вниз включается или отключается автоматическая адаптивная подсветка дисплея. В отключенной опцией подсветка дисплея работает с фиксированным уровнем яркости (80%). Этот минимальный функционал выведен на джойстик для удобства настройки датчика при работе устройства без zigbee сети.

Датчик оснащен функционалом газостата. Вы можете задать уровни СO2(верхний и нижний), привязать(биндинг) датчик к исполнительному устройству, реле или розетке и датчик при переходе через пороги будет отправлять команды на включение или отключение на привязанное исполнительное устройство. Такая привязка будет работать даже если контроллер умного дома или координатор zigbee сети будут недоступны.

Основные данные:

• CO2 — Уровень углекислого газа
• Pressure — Уровень атмосферного давления
• Illuminance — Необработанная измеренная освещенность
• Illuminance (lux) — Измеренная освещенность в люксах*1
• Temperature_1 — Измеренное значение с встроенного сенсора температуры*2
• Temperature_2 — Измеренное значение с внешнего сенсора температуры
• Humidity_1 — Измеренное значение с встроенного сенсора влажности воздуха*3
• Humidity_2 — Измеренное значение с внешнего сенсора влажности воздуха
• Linkquality — Качество связи (мощность сигнала)*4

*1 Сенсор освещённости используется в датчике для работы адаптивной подсветки. Передаваемые в сеть данные(необработанная освещенность) имеют второстепенное значение и передаются потому что имеются в наличии. Переданные данные на стороне хоста(zigbee2mqtt, zha, ...) пересчитываются в Illuminance (lux) и не точно соответствуют реальной освещённости в помещении в Люксах.

*2,*3 Измеренное значение с встроенного сенсора температуры и влажности воздуха. Передаваемые в сеть данные(температура и влажности воздуха с встроенного сенсора) имеют второстепенное значение и передаются потому что имеются в наличии(интегрированный в SCD40 сенсор температуры и влажности воздуха). Данные с сенсора имеют дрейф из за внутреннего нагрева в корпусе от радиомодуля, стабилизатора питания, led подсветки дисплея. Необходимо сделать коррекцию по температуре и влажности воздуха, после установки датчика на его рабочем месте. Рекомендуется использовать внешний батарейный датчик температуры привязанные к датчику EFEKTA iAQ.

*4 Качество связи, свойство которое не передается датчиком, а рассчитывается координатором сети на основе оценки полученных данных.

Конфигурационные данные:

• Reading interval — Интервал чтения сенсоров, по умолчанию 17 секунд.
• Auto backlight — Включение или выключение адаптивной подсветки дисплея, по умолчанию активирована.
• Night onoff backlight — Полное отключение подсветки в ночном режиме, по умолчанию деактивировано
• Night on backlight — Время активации ночного режима
• Night off backlight — Время отключения ночного режима
• Rotate — Поворот графики на дисплее, 0, 90, 180, 270.
• Long chart period — Период построения графика уровня СО2 (OFF - 1ч | ON - 24ч), по умолчанию в режиме построения 1 час.
• Temperature offset — Отрегулировать температуру внутреннего сенсора температуры, шаг 0.1 градус
• Humidity offset — Отрегулировать влажность воздуха внутреннего сенсора влажности, шаг 1 процент
• Automatic scal — Автоматическая самокалибровка, цикл одна неделя, по умолчанию активирована.
• Forced_recalibration — Форсированная ручная калибровка №1. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется на свежем воздухе, необходимо оставить датчик на чистом воздухе на 15 минут, по истечении этого времени отправить команду. Время калибровки примерно 5 секунд, после завершения калибровки точке соответствующей чистому воздуху будет задано значение в 450ppm. Датчик отправит команду «выключено» по завершению калибровки *1
• Manual_forced_recalibration — Форсированная ручная калибровка №2. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется по показаниям другого датчика СO2, показаниям которого вы доверяете. Необходимо оставить оба датчика рядом на 15 минут, наличие свежего воздуха не обязательное условие. По истечении этого времени, необходимо данные с датчика которому вы доверяете отправить на калибруемый датчик. Датчик вычтет разницу и будет в дальнейшем учитывать ее. *2
• Factory_reset_co2 — Сброс сенсора углекислого газа к заводским настройкам. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован.
• Enable_co2 — Включение функционала газостата. Управление реле к которому привязан датчик. Для работы данного функционала необходимо сделать привязку к исполнительному устройству(реле, розетки)
• Invert_logic_co2 — Инвертирует логику работы управления исполнительными устройствами.
• High_co2 — Верхний порог углекислого газа
• Low_co2 — Нижний порог углекислого газа

*1,*2 Ручная калибровка не является обязательной и не рекомендуется для нового датчика. В сенсоре в фоновом режиме включена автоматическая калибровка, с интервалом подстройка 1 раз в неделю. Но попробовать не возбраняется, вывести из строя сенсор невозможно, и в любой момент можно сделать сброс к заводским настройкам.

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), достаточно включить в z2m джоин, подать питание, подключив датчик к кабелю usd type c. Если датчик уже работает в режиме без сети, то для того что бы добавить его в zigbee сеть нужно зажать кнопку джостик сбоку до момента вывода на дисплей сообщения в начале процедуры Джойна.

Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на вкладке отчеты нет заполненных строк о типах данных со2, voc, температуре и т.д., то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.

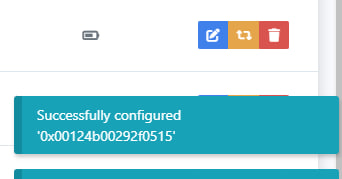

Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка) и после этого несколько раз нажмите на кнопку джойстик сбоку, это вызовет отправку всех основных и конфигурационных данных. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройденной реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети зажать кнопку на 10 секунд, по истечении этого времени на дисплее выведется сообщение о выходе из сети, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти. Так же выйти из сети можно удалив датчик из з2м без опции форс ремув.

Устранение возможных проблем c вводом устройства в сеть:

На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.

Привязка внешнего датчика температуры и влажности воздуха.

Привязка осуществляется на стороне внешнего датчика температуры. Для привязки (биндинг) датчика температуры к датчику EFEKTA iAQ2, для прямой передачи данных необходимо в вэб интерфейсе zigbee2mqtt перейти на страницу датчика температуры.

Далее нужно перейти на вкладку «Связь» и заполнить поля данных для привязки

В первом поле слева Исходная конечная точка выбрать «1», «2», ... (в зависимости от того на каком эндпоинте реализован тип данных температуры и влажности у привязываемого датчика, посмотреть структуру можно на вкладке Кластеры), в следующем поле, в выпадающем списке выбрать датчик к которому необходимо сделать привязку - EFEKTA iAQ2. В следующем поле Целевая конечная точка выбрать кластер № 2, так как данные с внешнего датчика температуры и влажности воздуха у датчика EFEKTA iAQ2 реализованы на втором эндпоинте. Правее выбрать кластеры (поставить галочки) по температуре и/или влажности воздуха. Потом еще правее нужно нажать на кнопку «Связать».

Привязка датчика EFEKTA iAQ2 к исполнительному устройству(реле, розетки)

Осуществляется на стороне датчика EFEKTA iAQ2. Для привязки (биндинг) датчика EFEKTA iAQ2 к исполнительному устройству, для прямой передачи данных необходимо в веб интерфейсе zigbee2mqtt перейти на страницу датчика EFEKTA iAQ2 и далее на вкладку «Связь».

В первом поле слева выбрать «1», в следующем поле, в выпадающем списке выбрать исполнительное устройство к которому необходимо сделать привязку, в следующем поле ввести номер кластера на реле. Правее выбрать кластер OnOff. Еще правее нужно нажать на кнопку «Связать».

Добавление внешнего конвертера в zigbee2mqtt — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z

Технические характеристики:

• Модель: iAQ2
• Протокол: ZigBee 3.0
• Радиомодуль: EBYTE E18-MS1PA1-IPEX (20 dbm) или EBYTE E18-MS1-PCB (4 dbm)
• Основной сенсор: SCD40 (цифровой фотоакустический NDIR сенсор углекислого газа, PASens® and CMOSens® technology)
• Вспомогательный сенсор: BH1750FVI (цифровой датчик освещенности)
• Дисплей: цветной IPS TFT, диагональ 1.3 дюймов, разрешение 240х240
• Размеры корпуса: 5.1 × 4.1 × 2.7 см
• Диапазон измерения углекислого газа: 400-10000, точность в диапазоне 400-2000 ±(50 ppm + 5% от показания)
• Дрейф точности CO2: ±(5 ppm + 0,5 % от показания) через пять лет при активированной автоматической самокалибровке (ASC)
• Встроенный сенсор температуры: -40°C ~ + 125 °C (sht40 встроенный в scd40, по даташиту)
• Точность: 0.2°C (sht40 встроенный в scd40, по даташиту)
• Встроенный сенсор влажности воздуха, диапазон: -0% - 100% (sht40 встроенный в scd40, по даташиту)
• Точность: 2% (sht40 встроенный в scd40, по даташиту)
• Освещенность, диапазон: 1-65535 lx
• Питание: USB Type C (поддерживается работа с БП с протоколами быстрой зарядки)

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
