Датчик мониторинга углекислого газа EFEKTA iAQ Zigbee 3.0

@diy_devices

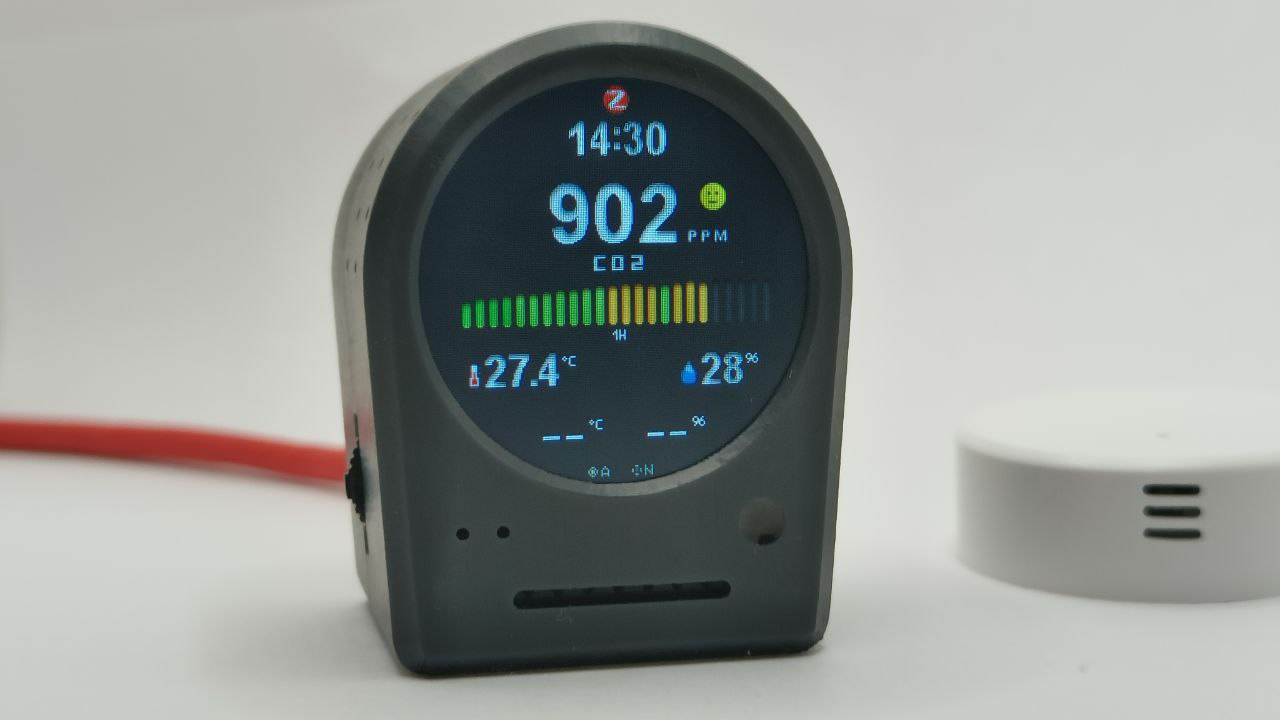

EFEKTA iAQ EFEKTA iAQ

Датчик мониторинга углекислого газа (CO2) с IPS TFT экраном 1.3 дюйма, Zigbee 3.0. На дисплей помимо вывода уровня СO2, так же выводится график уровня углекислого газа за последний час или 24 часа(настраивается в конфигурации). Так же к датчику можно подключить внешний сенсор температуры и влажности воздуха, такая связка будет работать даже если с зигби сетью будут какие то проблемы.

Датчик является роутером сети. По желанию покупателя датчик может быть прошит прошивкой с функционалом конечного устройства.

EFEKTA iAQ

Датчик работает с временем через zigbee сеть. Настройка времени происходит автоматически. На дисплей выводится текущее время

В датчике реализована автоматическая адаптивная подсветка дисплея в зависимости от освещенности помещения. В дополнение к адаптивной подсветке реализован функционал ночного режима по расписанию с полным отключением подсветки дисплея в заданным пользователем диапазоне времени.

Датчик оснащен кнопкой - джойстиком. При нажатии кнопки вверх изменяется период для расчета графика CO2, 1 час или 24 часа, При нажатии кнопки вниз включается или отключается автоматическая адаптивная подсветка дисплея. В отключенной опцией подсветка дисплея работает с фиксированным уровнем яркости (80%). Этот минимальный функционал выведен на джойстик для удобства настройки датчика при работе устройства без zigbee сети.

Датчик оснащен функционалом газостата. Вы можете задать уровни СO2(верхний и нижний), привязать(биндинг) датчик к исполнительному устройству, реле или розетке и датчик при переходе через пороги будет отправлять команды на включение или отключение на привязанное исполнительное устройство. Такая привязка будет работать даже если контроллер умного дома или координатор зигби сети будут недоступны.

Основные данные:

*1 Сенсор освещенности используется в датчике для работы адаптивной подсветки. Передаваемые в сеть данные(необработанная освещенность) имеют второстепенное значение и передаются потому что имеются в наличии. Переданные данные на стороне хоста(zigbee2mqtt, zha, ...) пересчитываются в Illuminance (lux) и не точно соответствуют реальной освещенности в помещении в Люксах.

*2,*3 Измеренное значение с встроенного сенсора температуры и влажности воздуха. Передаваемые в сеть данные(температура и влажности воздуха с встроенного сенсора) имеют второстепенное значение и передаются потому что имеются в наличии(интегрированный в SCD40 сенсор температуры и влажности воздуха). Данные с сенсора имеют дрейф из за внутреннего нагрева в корпусе от радиомодуля, стабилизатора питания, led подсветки дисплея. Необходимо сделать коррекцию по температуре и влажности воздуха, после установки датчика на его рабочем месте. Рекомендуется использовать внешний батарейный датчик температуры привязанные к датчику EFEKTA iAQ.

*4 Качество связи, свойство которое не передается датчиком, а рассчитывается координатором сети на основе оценки полученных данных.

EFEKTA iAQ

Конфигурационные данные:

*1,*2 Ручная калибровка не является обязательной и не рекомендуется для нового датчика. В сенсоре в фоновом режиме включена автоматическая калибровка, с интервалом подстройка 1 раз в неделю. Но попробовать не возбраняется, вывести из строя сенсор невозможно, и в любой момент можно сделать сброс к заводским настройкам.

Установка внешнего конвертера (Zigbee2Mqtt)

Для добавления внешнего конвертера необходимо выполнить «2 шага». Первый — загрузить сам файл конвертера на ваш сервер, а второй — внести информацию в файл конфигурации о внешнем конвертере в zigbee2mqtt.

Добавление файла на сервер.

Вариант 1.

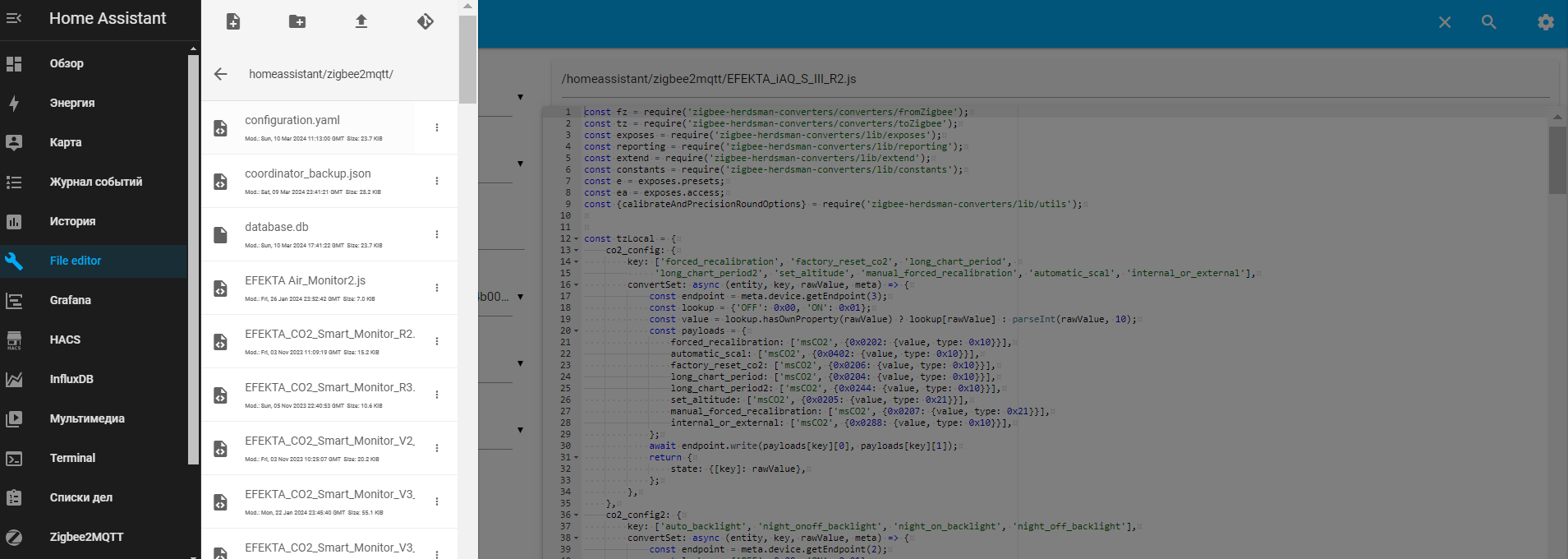

Если вы используете Home Assistant то загрузить файлы на сервер можно воспользовавшись аддоном File editor.

File editor

Вариант 2.

Загрузка через ftp клиент. Это может быть любой клиент, например filezilla.

Для подключения к серверу необходимо ввести ip адрес, логин и пароль в соответствующие поля в программе и нажать на кнопку - "быстрое подключение"

FileZilla

Если вы не используете HassOs то вероятный путь к нужной папке будет /opt/zigbee2mqtt/data или /share/zigbee2mqtt, если вы используете HassOs то путь к нужной папке будет /config/zigbee2mqtt

Перейдя в нужную папку просто перетащите туда конвертер из левого окна программы в правое.

Вариант 3.

Плагин Самба, у вас появится сетевая папка в которую вы можете просто перетащить нужный файл через стандартный проводник в Windows.

Добавление записи о внешнем конвертере.

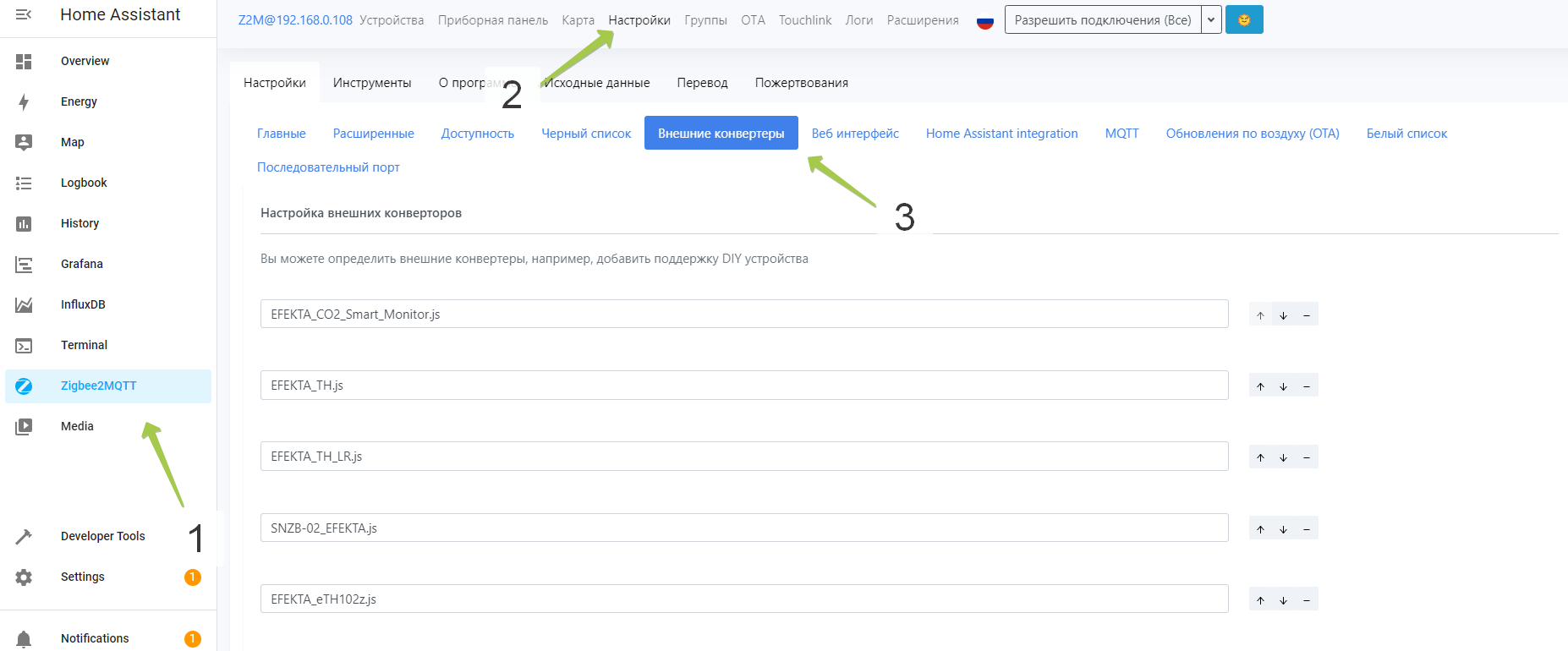

После загрузки файла, нужно прописать данные о внешнем конвертере в конфигурацию zigbee2mqtt. Для этого вам нужно перейти в вэбинтерфейс zigbee2mqtt и далее перейти в раздел - "настройки".

Найти подраздел - "внешние конвертеры" и перейти в него.

Настройки z2m

Перейдя в раздел "внешние конвертеры" нужно спустится вниз страницы и нажать на кнопку "+", появится новое окно для ввода информации, туда нужно добавить название вашего внешнего конвертера с расширением, EFEKTA_iAQ_R8.js. После этого нажать на кнопку 'Submit" и далее на кнопку - "Перезагрузить" вверху страницы.

Внешние конвертеры

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), достаточно включить в z2m джоин, подать питание, подключив датчик к кабелю usd type c. Если датчик уже работает в режиме без сети, то для того что бы добавить его в zigbee сеть нужно зажать кнопку джостик сбоку до момента вывода на дисплей сообщения в начале процедуры Джойна.

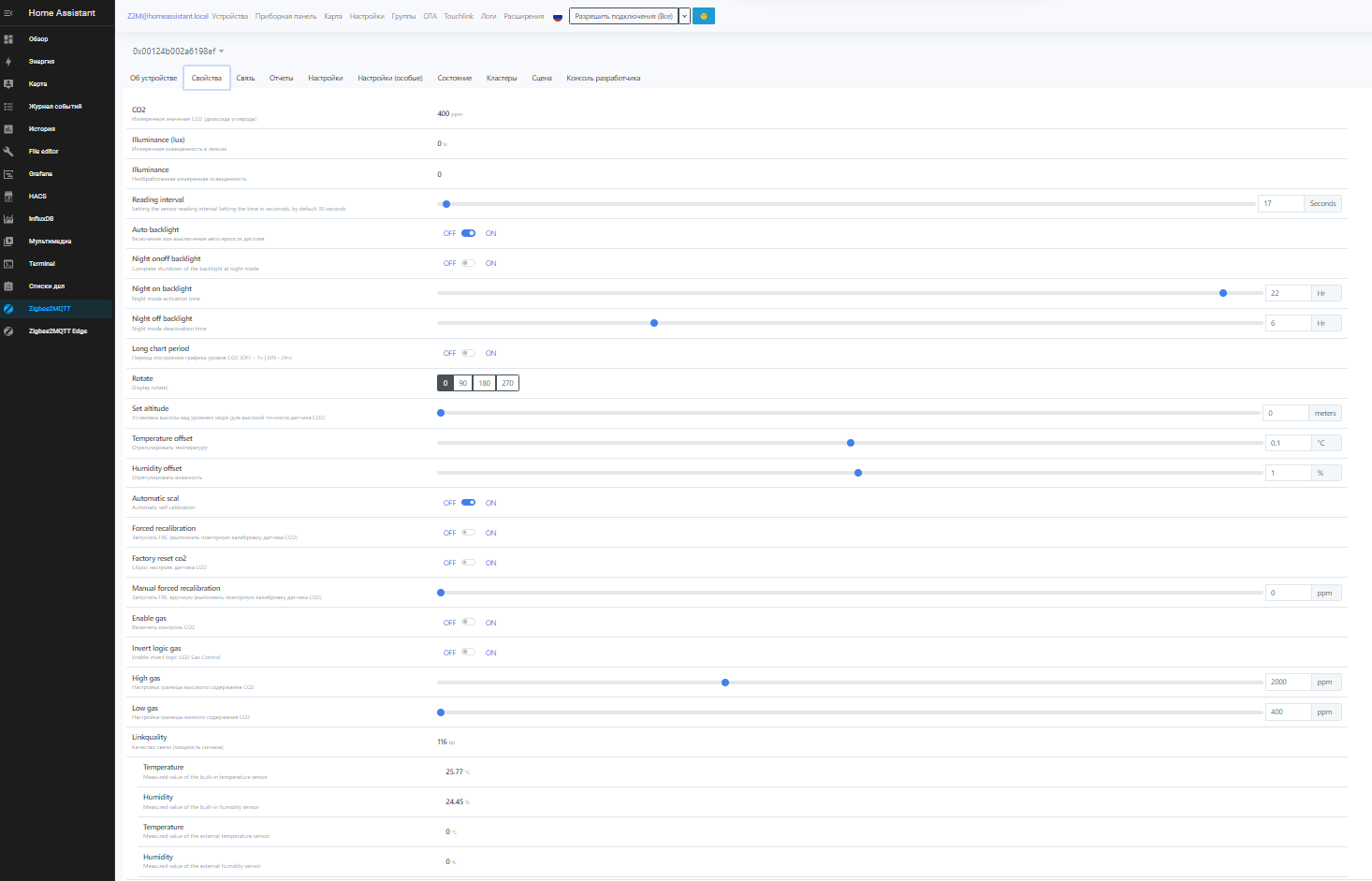

Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на вкладке отчеты нет заполненных строк о типах данных со2, voc, температуре и т.д., то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.

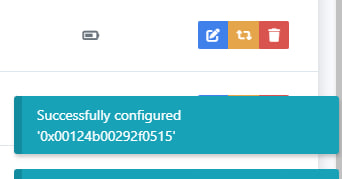

Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка) и после этого несколько раз нажмите на кнопку джойстик сбоку, это вызовет отправку всех основных и конфигурационных данных. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройденной реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.

Реконфигурация

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети зажать кнопку на 10 секунд, по истечении этого времени на дисплее выведется сообщение о выходе из сети, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти. Так же выйти из сети можно удалив датчик из з2м без опции форс ремув.

Устранение возможных проблем c вводом устройства в сеть:

На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.

Конфигурация отчетов (Zigbee2mqtt)

Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".

Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с предыдущими значениями. Указывается время в секундах.

Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину большую той которая указана в поле "Мин. интервал отчетов при изменении". Указывается время в секундах.

Мин. интервал отчетов при изменении - Величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 означает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254.

Конфигурация отчетов Конфигурация отчетов

Привязка внешнего датчика температуры и влажности воздуха.

Привязка осуществляется на стороне внешнего датчика температуры. Для привязки (биндинг) датчика температуры к датчику EFEKTA iAQ, для прямой передачи данных необходимо в вэб интерфейсе zigbee2mqtt перейти на страницу датчика температуры.

Привязка датчика

Далее нужно перейти на вкладку «Связь» и заполнить поля данных для привязки

Привязка датчика

В первом поле слева Исходная конечная точка выбрать «1», «2», ... (в зависимости от того на каком эндпоинте реализован тип данных температуры и влажности у привязываемого датчика, посмотреть структуру можно на вкладке Кластеры), в следующем поле, в выпадающем списке выбрать датчик к которому необходимо сделать привязку - EFEKTA iAQ. В следующем поле Целевая конечная точка выбрать кластер № 2, так как данные с внешнего датчика температуры и влажности воздуха у датчика EFEKTA iAQ реализованы на втором эндпоинте. Правее выбрать кластеры (поставить галочки) по температуре и/или влажности воздуха. Потом еще правее нужно нажать на кнопку «Связать».

Привязка датчика EFEKTA iAQ к исполнительному устройству(реле, розетки)

Осуществляется на стороне датчика EFEKTA iAQ. Для привязки (биндинг) датчика EFEKTA iAQ к исполнительному устройству, для прямой передачи данных необходимо в веб интерфейсе zigbee2mqtt перейти на страницу датчика EFEKTA iAQ и далее на вкладку «Связь».

В первом поле слева выбрать «1», в следующем поле, в выпадающем списке выбрать исполнительное устройство к которому необходимо сделать привязку, в следующем поле ввести номер кластера на реле. Правее выбрать кластер OnOff. Еще правее нужно нажать на кнопку «Связать».

Привязка реле

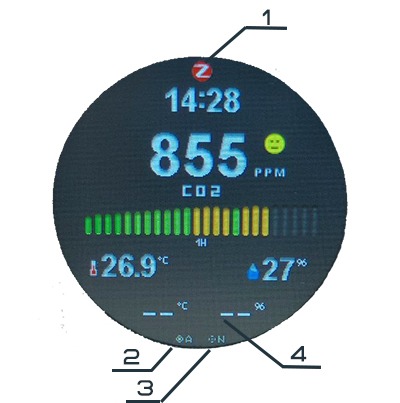

  1. Индикатор подключения к сети Zigbee.
  2. Отображение работы режима адаптивной подсветки дисплея.
  3. Отображение работы ночного режима
  4. Данные с внешнего датчика температуры и влажности воздуха

Технические характеристики:
