Датчик влажности почвы EFEKTA eFlora Pro

Беспроводной датчик влажности почвы EFEKTA eFlora Pro e-ink дисплеем 2.13 дюймов, предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant, OpenHAB, ioBroker, MajorDoMo через Zigbee2mqtt, ZHA, так же работает в Homed, SLS, Спрут Хаб.

Печатная плата четырехслойная, с медным сенсором во внутреннем слое. Это решение обеспечивает долговечность. Медный сенсор со временем не корродирует от проникающей влаги через микротрещины в маске, которые появляются со временем.

Функциональность датчика

Датчик передает данные об измеренной влажности почвы в zigbee сеть. Так же датчик передает данные о температуре, влажности воздуха и освещенности, данные о заряде батарейки и триггер разряда батарейки.

Основные передаваемые данные:

• Soil moisture (измеренное значение влажности почвы)
• Battery (оставшийся заряд в %)
• Battery low (триггер разряда батареек)
• Voltage (напряжение аккумулятора в милливольтах)

Дополнительные передаваемые данные:

• Temperature (измеренное значение температуры)
• Humidity (измеренная относительная влажность)
• Illuminance (необработанная измеренная освещенность)

Устройство может быть сконфигурировано внешними командами. Можно изменить интервал считывания от 1 минуты до 3 часов, перестроить расчет диапазона влажности почвы через Lower level и Upper level.

Что бы датчик получил конфигурационную команду, нужно нажать кнопку на датчике. В новых прошивках достаточно отправить команду и через 7 секунд датчик ее получит.

Конфигурационные команды:

• Read sensors delay (время сна, мин, по умолчанию 3)
• Lower level (нижний уровень влажности → 0%)
• Upper level (верхний уровень влажности → 100%)
• Invert (инвертирование цвета дисплея)
• Fastmode (режим обновления дисплея)
• Mode2 (температурная компенсация)

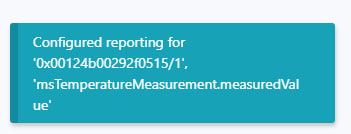

Конфигурация отчетов (Zigbee2mqtt)

Мин. интервал отчетов - время отправки при изменении данных.

Макс. интервал отчетов - время отправки при отсутствии изменений.

Мин. интервал отчетов при изменении - величина изменения данных.

Добавление внешнего конвертера — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z

Ввод датчика в сеть, выход из сети

Для джойна нажать и удерживать кнопку, на дисплее появится сообщение о поиске сети. Светодиод потухнет при начале входа (5-8 сек) либо через 15 сек при неудаче.

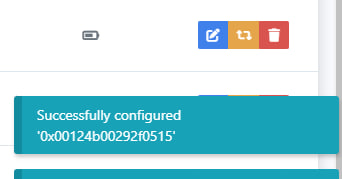

Для повторного прохождения конфигурации нажмите реконфигурация в z2m и кнопку на датчике 2-5 раз.

Короткое нажатие в сети вызывает чтение всех сенсоров вне расписания. Для выхода зажать кнопку на 10 секунд.

Рекомендации

При начальном использовании вставить датчик в грунт и обильно пролить, чтобы вышел воздух и грунт уплотнился.

Технические характеристики:

• Модель: eFlora Pro
• Дисплей: e-ink 2.13 дюйма, разрешение 250x122
• Батарея: ААА, две штуки (не входит в комплект)
• Беспроводной протокол: Zigbee
• Размеры: 170 × 35 × 28 мм
• Температура (shtc3): 0 ℃ ~ + 60 °C, ± 0,2 ℃
• Освещенность (bh1750): 1 - 65535 lx
• Влажность воздуха (shtc3): 0 - 100% RH, ± 2%
• Влажность почвы: 0 - 100%, ± 2%

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
