Датчик влажности почвы EFEKTA eFlora

MJF печать

MJF печать

FDM печать

Беспроводной датчик влажности почвы EFEKTA eFlora с e-ink дисплеем, предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant, OpenHAB, ioBroker, MajorDoMo через Zigbee2mqtt, ZHA, так же работает в Homed, SLS, Спрут Хаб.

Печатная плата четырехслойная, с медным сенсором во внутреннем слое. Это решение обеспечивает долговечность. Медный сенсор со временем не корродирует от проникающей влаги через микротрещины в маске, которые появляются со временем.

Функциональность датчика

Датчик передает данные об измеренной влажности почвы, температуре, влажности воздуха, освещенности, заряде батарейки и триггере разряда.

Основные передаваемые данные:

• Soil moisture (влажность почвы)
• Battery (заряд в %)
• Battery low (триггер разряда)
• Voltage (напряжение в мВ)

Дополнительные передаваемые данные:

• Temperature (температура)
• Humidity (относительная влажность)
• Illuminance (освещенность)

Устройство конфигурируется внешними командами. Интервал считывания от 1 минуты до 3 часов. Можно перестроить диапазон влажности через Lower level и Upper level. Для приема команды нужно нажать кнопку на датчике (в новых прошивках — автоматически в течение 7 секунд).

Конфигурационные команды:

• Read sensors delay (время сна, мин, по умолчанию 3)
• Lower level (нижний уровень → 0%)
• Upper level (верхний уровень → 100%)
• Invert (инвертирование дисплея)
• Mode1 (переключение метода измерения)
• Mode2 (температурная компенсация)

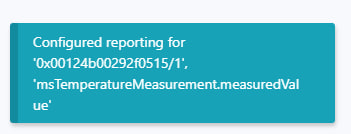

Конфигурация отчетов (Zigbee2mqtt)

Мин. интервал отчетов - время отправки при изменении данных.

Макс. интервал отчетов - время отправки при отсутствии изменений.

Мин. интервал отчетов при изменении - величина изменения данных.

Ввод датчика в сеть, выход из сети

Для джойна нажать и удерживать кнопку, на дисплее появится сообщение о поиске сети. Светодиод потухнет при начале входа (5-8 сек) либо через 15 сек при неудаче.

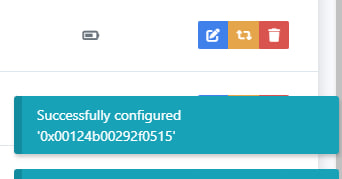

Для повторного прохождения конфигурации нажмите реконфигурация в z2m и кнопку на датчике 2-5 раз.

Короткое нажатие в сети вызывает чтение всех сенсоров вне расписания. Для выхода зажать кнопку на 10 секунд.

Рекомендации

При начальном использовании вставить датчик в грунт и обильно пролить, чтобы вышел воздух и грунт уплотнился.

Добавление внешнего конвертера — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z

Технические характеристики:

• Модель: eFlora
• Дисплей: e-ink 1.02 дюйма, разрешение 128x80
• Батарея: CR2477 (не входит в комплект)
• Беспроводной протокол: Zigbee
• Размеры: 140 × 30 × 15 мм
• Температура (shtc3): 0 ℃ ~ + 60 °C, ± 0,2 ℃
• Освещенность (bh1750): 1 - 65535 lx
• Влажность воздуха (shtc3): 0 - 100% RH, ± 2%
• Влажность почвы: 0 - 100%, ± 2%

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
