Датчик качества воздуха EFEKTA Smart Air Quality Box | Zigbee 3.0

DIY DEV
EFEKTA Smart Air Quality Box

EFEKTA Smart Air Quality Box

EFEKTA Smart Air Quality Box

EFEKTA Smart Air Quality Box

Датчик мониторинга взвеси твердых частиц (PM1.0, PM2.5, PM10), размера преобладающих твердых частиц (PM Size), углекислого газа (CO2) и летучих органических соединений (VOC). Дополнительно датчик измеряет атмосферное давление, температуру и влажность воздуха. Так же датчик оснащен пьезоэлектрическим излучателем и цветовой RGB индикацией, датчик является роутером сети, дополнен функционалом газостата (управляет другими исполнительными устройствами по данным PM2.5, CO2 и VOC), работает на протоколе Zigbee 3.0.

Светодиодный индикатор отображает визуально уровень PM2.5, СO2 и VOC. Уровень яркости светодиода настраивается через zigbee сеть в диапазоне 0-100%, настройка по умолчанию 1% яркости. Так же светодиод можно отключить.

Пьезоэлектрический излучатель информирует об опасном уровне PM2.5, CO2 и VOC. Активация работы излучателя осуществляется через zigbee сеть.

Функционал устройства дополнен функциями газостата (PM2.5, CO2 и VOC). Датчик можно привязать к любому реле и он будет управлять этим реле по заданным уровням PM2.5, CO2 и VOC. Такая связка будет работать даже если в самой zigbee сети или системе умного дома будут какие то неполадки. Активировать можно как какой то конкретный тип данных, так и все сразу.

Сенсор твердых частиц помимо данных PM2.5 так же измеряет PM1, PM10 и преобладающий размер твердых частиц в измеряемом воздухе. Реализован функционал автоматической самоочистки по расписанию, так же есть возможность активировать разовую самоочистку в ручном режиме.

Данные с сенсора атмосферного давления в реальном времени передаются в сенсор CO2 для максимально точного расчета углекислого газа.

На основе данных с сенсоров температуры и относительной влажности воздуха рассчитывается абсолютная влажность воздуха и в реальном времени передается в сенсор VOC, благодаря этому сенсор VOC более точно рассчитывает индекс загрязнения воздуха летучими органическими соединениями (VOC)

zigbee2mqtt

zigbee2mqtt

zigbee2mqtt

zigbee2mqtt

СпрутХаб

СпрутХаб

СпрутХаб

СпрутХаб

Основные данные:

Конфигурационные данные:

*1,*2 Ручная форсированная калибровка не является обязательной и не рекомендуется для нового датчика. В сенсоре в фоновом режиме включена автоматическая калибровка, с интервалом подстройка 1 раз в неделю. Но попробовать не возбраняется, вывести из строя сенсор невозможно, и в любой момент можно сделать сброс к заводским настройкам.

*3,*4,*5 Одномоментно может работать как один тип, так и все сразу (PM2.5, CO2, VOC).

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), достаточно включить на контроллере джойн (join), подать питание, подключив датчик к кабелю usb type c. Если датчик уже работает в режиме без сети, то для того что бы добавить его в zigbee сеть нужно зажать кнопку джойстик сбоку на 5-7 секунд, при начале входа в сеть системный индикатор потухнет (находится под разъемом питания).

Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на вкладке отчеты нет заполненных строк о типах данных со2, voc, температуре и т.д., то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.

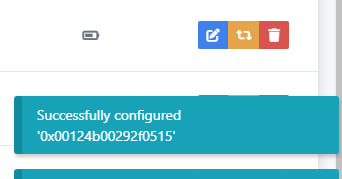

Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка) и после этого несколько раз нажмите на кнопку джойстик сбоку, это вызовет отправку всех основных и конфигурационных данных. При успешном прохождении конфигурации, в вэб интерфейсе z2m должно появится "всплывающее" сообщение об успешно пройдённой реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.

пример для zigbee2mqtt

пример для zigbee2mqtt

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети (leave) зажать кнопку на 10 секунд, по истечении этого времени системный индикатор начнет мигать (находится под разъемом питания), кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти. Так же выйти из сети можно удалив датчик из з2м без опции форс ремув.

Устранение возможных проблем c вводом устройства в сеть:

На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.

Конфигурация отчетов (Zigbee2mqtt)

Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".

Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с предыдущими значениями. Указывается время в секундах.

Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину большую той которая указана в поле "Мин. интервал отчетов при изменении". Указывается время в секундах.

Мин. интервал отчетов при изменении - величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 означает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254.

zigbee2mqtt

zigbee2mqtt

пример для zigbee2mqtt

пример для zigbee2mqtt

СпрутХаб

СпрутХаб

Привязка датчика EFEKTA Smart Air Quality Box к исполнительному устройству(реле, розетки)

Осуществляется на стороне датчика EFEKTA Smart Air Quality Box. Для привязки (биндинг) датчика EFEKTA Smart Air Quality Box к исполнительному устройству, для прямой передачи данных необходимо в веб интерфейсе контроллера перейти на страницу датчика EFEKTA Smart Air Quality Box и далее на вкладку «Связь».

В первом поле слева выбрать «1», в следующем поле, в выпадающем списке выбрать исполнительное устройство к которому необходимо сделать привязку, в следующем поле ввести номер кластера на реле. Правее выбрать кластер OnOff. Еще правее нужно нажать на кнопку «Связать».

пример для zigbee2mqtt

пример для zigbee2mqtt

пример для Спрут Хаб

пример для Спрут Хаб

Добавление внешнего конвертера в zigbee2mqtt — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z

Цветовая индикация

Многоцветная светодиодная интеллектуальная индикация (на базе WS2812) для отображения уровней CO₂, TVOC и PM2.5 в реальном времени:

Уровни индикации загрязнения:

Голубой - отлично
Зеленый - норма
Желтый - приемлемо
Розовый - плохо
Красный - опасно

PM2.5 (µg/m3)

<12 голубой
>=12 < 35 зеленый
>=35 < 60 желтый
>=60 < 150 розовый
>=150 красный

CO2 (ppm)

< 600 голубой
>=600 < 800 зеленый
>=800 < 1100 желтый
>=1100 < 1500 розовый
>=1500 красный

VOC (index point)

<50 голубой
>=50 <150 зеленый
>=150 <250 желтый
>=250 <400 розовый
>=400 красный

Светодиодный индикатор отображает визуально уровень PM2.5, СO2 и VOC, работает сразу со всеми тремя типами данных. Уровень яркости светодиода настраивается через zigbee сеть в диапазоне 0-100%, настройка по умолчанию 1% яркости. Светодиод можно отключить командой через zigbee сеть.

Технические характеристики:

Не работает в Смарт Лайф (Туя) и через Zigbee Яндекс хабы (только через интеграцию).

Датчик не предназначен для систем безопасности. Его нельзя использовать как детектор утечки газов, в системах аварийной вентиляции, пожарных сигнализациях, для измерения абсолютных концентраций токсичности. Он предназначен только для мониторинга качества воздуха в системах с обратной связью: кухонные вытяжки, очистители воздуха, системы HVAC (отопление/вентиляция).
