Датчик мониторинга углекислого газа Netuya CO2 Smart Box | Zigbee 3.0

Датчик мониторинга углекислого газа (CO2). Датчик оснащен пьезоэлектрическим излучателем и цветовой RGB индикацией, датчик является роутером сети, дополнен функционалом газостата (управляет другими исполнительными устройствами по данным CO2), работает на протоколе Zigbee 3.0.

Светодиодный индикатор отображает визуально уровень СO2. Уровень яркости светодиода настраивается через zigbee сеть в диапазоне 0-100%, настройка по умолчанию 30% яркости. Индикацию можно отключить. Есть ночной режим. С помощью функционала ночного режима можно настроить время включения световой индикации и время отключения.

Пьезоэлектрический излучатель информирует об опасном уровне CO2. Активация работы излучателя осуществляется через zigbee сеть. Есть возможность настроить уровень громкости и порог срабатывания тревоги.

Функционал устройства дополнен функцией газостата (CO2). Датчик можно привязать к любому реле и он будет управлять этим реле по заданным уровням CO2.

Датчик может обновляться новыми версиями прошивок по воздуху (OTA).

В датчике используется сенсор ACD1200 от компании ASAIR.

Преимущества:

• Технология NDIR: Прямое измерение CO₂ без химических реакций, высокая селективность и отсутствие "дрейфа" показаний.
• Гибкие настройки калибровки: Автоматическая калибровка раз в 7 дней или ручная калибровка по известной точке.
• Высокая точность и надежность: Долгосрочная стабильность и точность ±(50ppm + 5% показаний).
• Широкий диапазон измерений: от 400 до 5000 ppm.
• Быстрый отклик: Актуальные данные каждые 2 секунды.
• Долгий срок службы: Работайте без забот — срок службы сенсора превышает 10 лет.

zigbee2mqtt

Основные данные:

• Identify — Идентификация устройства
• CO2 — Уровень углекислого газа
• Lifetime — Время работы устройства с момента производства (в часах)
• State — Включение/отключение подсветки
• Brightness — Яркость подсветки
• Alarm — Включение звукового оповещения о превышении

zigbee2mqtt

Конфигурационные данные:

• Night onoff backlight — Полное отключение RGB индикации в ночном режиме, по умолчанию активировано.
• Night on backlight — Время активации ночного режима, по умолчанию 22 часа вечера.
• Night off backlight — Время отключения ночного режима, по умолчанию 6 часов утра.
• Alarm volume — Установка уровня звукового оповещения
• Alarm level — Установка порога CO2 для срабатывания звукового оповещения
• Calibration mode — Выбор режима работы сенсора CO2 (автоматическая калибровка или ручная)
• Forced_recalibration — Форсированная калибровка на свежем воздухе в ручном режиме. Калибровка осуществляется на свежем воздухе, необходимо оставить датчик на чистом воздухе на 20 минут, по истечении этого времени отправить команду. Время калибровки примерно 2 секунды, после завершения калибровки точке соответствующей чистому воздуху будет задано значение в 450ppm. Датчик отправит команду «выключено» по завершению калибровки самостоятельно, отключать ее обратно не нужно.
• Manual_forced_recalibration — Форсированная калибровка по показаниям с другого измерителя СO2. Калибровка осуществляется по показаниям другого датчика СO2, показаниям которого вы доверяете. Необходимо оставить оба датчика рядом на 20 минут, наличие свежего воздуха не обязательное условие. По истечении этого времени, необходимо данные с датчика которому вы доверяете отправить на калибруемый датчик.
• Factory_reset_co2 — Сброс сенсора углекислого газа к заводским настройкам.
• Invert logic onoff — Инвертирует логику работы управления исполнительными устройствами. Пример. Если опция отключена, при превышение верхнего заданного порога углекислого газа, датчик отправит команду «Включить» на привязанное реле. Если опция включена, при превышение верхнего заданного порога датчик отправит команду «Выключить» на привязанное реле.
• Enable_co2 — Включение функционала газостата. Управление реле к которому привязан датчик по данным CO2. Для работы данного функционала необходимо сделать привязку к исполнительному устройству(реле, розетки)
• High_co2 — Верхний порог углекислого газа, диапазон 400-5000
• Low_co2 — Нижний порог углекислого газа, диапазон 400-5000

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), включите джоин в контроллере zigbee, зажмите и удерживайте кнопку на датчике (находится рядом с разъемом usb) до момента как загорится системный светодиод. Датчик сделает попытку найти открытую для входа сеть. При начале входа в сеть (примерно на 5-7 секунд) светодиод потухнет или через 15 секунд при неудачном поиске открытой сети.

Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии), то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.

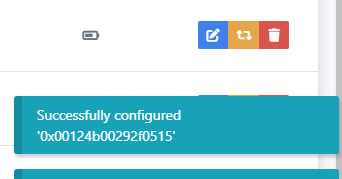

Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка), после этого несколько раз нажмите кнопку на датчике, это вызовет отправку всех основных и конфигурационных данных. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройденной реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети нужно зажать кнопку на 10 секунд, с задней стороны датчика начнет мигать системный светодиод (частота переключения led - 1 секунда). Когда светодиод перестанет мигать кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

Так же выйти из сети можно удалив датчик из з2м без опции "форс ремув".

Устранение возможных проблем c вводом устройства в сеть:

На время ввода в сеть расположитесь не далеко от координатора (1-3 метра) или роутера с хорошим уровнем сигнала.

Конфигурация отчетов (Zigbee2mqtt)

Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".

Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с предыдущими значениями. Указывается время в секундах.

Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину большую той которая указана в поле "Мин. интервал отчетов при изменении". Указывается время в секундах.

Мин. интервал отчетов при изменении - Величина изменения данных. Для каждого типа данных указывается в своем формате, например для CO2 0.000001 означает 1ppm

zigbee2mqtt

Привязка датчика Netuya CO2 Smart Box к исполнительному устройству(реле, розетки)

Датчик можно привязать к другим исполнительным устройствам напрямую по кластеру ОнОфф. После привязки датчик будет отправлять команды Включить и Выключить на устройство к которому привязан датчик (реле, розетки, выключатели и т.д.)

Привязка осуществляется на стороне датчика Netuya CO2 Smart Box. Для привязки (биндинг) датчика Netuya CO2 Smart Box к исполнительному устройству, для прямой передачи данных необходимо в веб интерфейсе zigbee2mqtt перейти на страницу датчика Netuya CO2 Smart Box и далее на вкладку «Связь».

В первом поле слева выбрать «1», в следующем поле, в выпадающем списке выбрать исполнительное устройство к которому необходимо сделать привязку, в следующем поле ввести номер кластера на реле. Правее выбрать кластер OnOff. Еще правее нужно нажать на кнопку «Связать».

После привязки необходимо настроить пороги срабатывания и активировать отправку команд на привязанное устройство.

Это можно сделать в свойствах датчика.

После настройки датчик будет отправлять команды на включение и отключение на привязанное устройство напрямую.

Можно инвертировать логику работы, активировав свойство Invert logic onoff

После активации датчик будет отправлять команды Он и Офф наоборот, если ранее при превышении порога отправлял Офф, то в режиме с инвертацией будет отправлять Он.

Идентификация датчика Netuya CO2 Smart Box

Для идентификации датчика необходимо в свойствах нажать кнопку Identify

zigbee2mqtt

ZHA

На датчике начнет плавно мигать индикатор качества воздуха RGB цветами, включится короткий звуковой сигнал.

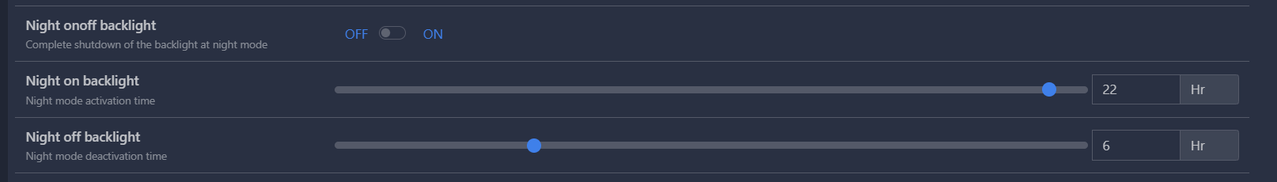

Ночной режим датчика Netuya CO2 Smart Box

Датчик может работать с кластером времени, периодически делает синхронизацию с хабом.

Для работы ночного режима необходимо установить часы ночного режима, час активации ночного режима и час деактивации и включить функционал ночного режима. Данные отправятся в датчик, запишутся в энергонезависимую память и датчик начнет отключать цветовую индикацию качества воздуха в указанный отрезок времени.

Цветовая индикация

CO2 (ppm)

Обновление ПО (OTA)

Прошивка устройства может быть обновлена. Если для датчика доступно обновление то необходимо активировать загрузку обновления.

Среднее время обновления прошивки 30 минут.

Технические характеристики:

• Модель: Netuya CO2 Smart Box
• Протокол: ZigBee 3.0
• Радиомодуль: EBYTE E18-MS1PA1-IPEX (20 dbm)
• Основной сенсор: ACD1200 (цифровой NDIR сенсор углекислого газа)
• Индикатор: RGB светодиод
• Размеры корпуса: D 9см H 2см
• Рабочий диапазон измерения углекислого газа: 400-5000, точность в диапазоне 400-5000 ±(50 ppm + 5% от показания)
• Питание: USB Type C (поддерживается работа с БП с протоколами быстрой зарядки)

Датчик не предназначен для систем безопасности. Его нельзя использовать как детектор утечки газов, в системах аварийной вентиляции, пожарных сигнализациях, для измерения абсолютных концентраций токсичности. Он предназначен только для мониторинга качества воздуха в системах с обратной связью: кухонные вытяжки, очистители воздуха, системы HVAC (отопление/вентиляция).

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
