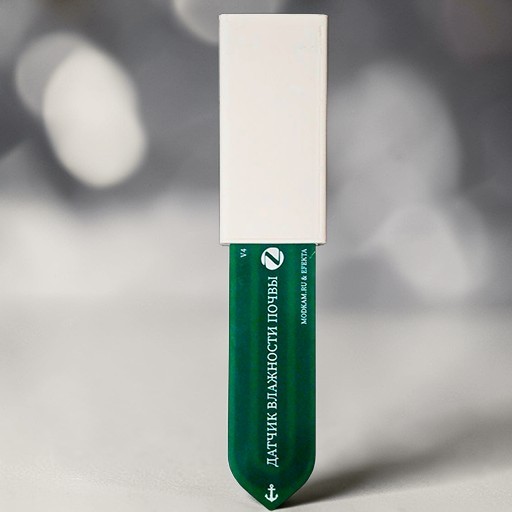

Датчик влажности почвы Modkam Flower v4

Modkam Flower V4

Открытый проект, можно самостоятельно собрать устройство, разработать собственный проект на основе этого открытого проекта.

Беспроводной датчик влажности почвы Modkam Flower v4, предназначен для работы в сетях Zigbee. Работает в системах автоматизации Умный дом Яндекса (через zigbee хабы и колонки с zigbee), Home Assistant, OpenHAB, ioBroker, MajorDoMo через Zigbee2mqtt, ZHA, так же работает в Homed, SLS, Спрут Хаб и других универсальных контроллерах Zigbee.

Умный дом Яндекса

Zigbee2mqtt

Печатная плата четырехслойная, с медным сенсором во внутреннем слое. Это решение обеспечивает долговечность. Медный сенсор со временем не корродирует от проникающей влаги через микротрещины в маске, которые появляются со временем.

Функциональность датчика

Датчик передает данные об измеренной влажности почвы в zigbee сеть. Так же датчик передает данные о температуре и освещенности, данные о заряде батарейки.

Основные свойства:

• Identify — идентификация устройства
• Soil moisture (измеренное значение влажности почвы)
• Battery (оставшийся заряд в %)

Дополнительные свойства:

• Temperature (измеренное значение температуры)
• Illuminance (необработанная измеренная освещенность)

Устройство может быть сконфигурировано внешними командами, отправляемыми через интерфейс контроллера умного дома.

Внешними командами можно изменить интервал считывания сенсоров влажности почвы и температуры от 1 минуты до 6 часов с шагом в одну минуту. Есть возможность настроить мощность радиопередатчика и рабочее разрешение сенсора температуры DS18B20. Запросить идентификацию устройства, запросить информацию об используемых батарейках и их количестве, запросить ссылку на производителя.

Если датчик сконфигурирован на работу без пробуждения (свойство Smart sleep отключено), то для того то бы датчик получило конфигурационную команду, после отправки нового значения со страницы устройства, нужно нажать кнопку на датчике, он выйдет из сна, примет данные и запишет в энергонезависимую память.

При конфигурации датчика для работы с пробуждением достаточно отправить команду и максимально через 7 секунд датчик ее получит.

Конфигурационные команды:

• Lux factor (множитель, подстройка светопроницаемости корпуса)
• Reading interval (время сна датчика, в минутах, по умолчанию 3)
• Smart sleep (активация режима с опросом датчика, умный сон, по умолчанию активирован (повышает расход батареек))
• Tx radio power (настройка уровня мощности радиопередатчика, -4, 0, 4 dbm, по умолчанию 4dbm)
• Lifetime (время работы датчика с момента производства, в часах)
• Resolution — режим разрешения сенсора DS18B20, 9/10/11/12bit (по умолчанию 12bit)
• Temperature compensation (температурная компенсация измеряемого значения влажности грунта)

Идентификация датчика Modkam Flower

Для идентификации датчика необходимо в свойствах нажать кнопку Identify

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), нажать и удерживать 2 секунды кнопку, через секунду удержания загорится светодиод, кнопку можно отпустить. Светодиод потухнет в среднем через 5-8 секунд, если датчик начал вход в сеть или через 15 секунд, что будет означать что датчик не нашел открытой сети.

На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.

Когда датчик в сети, короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети зажать кнопку на 10 секунд, по истечении этого времени загорится светодиод, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

Рекомендации

При начальном использовании датчика рекомендуется вставить датчик в грунт и обильно пролить. Что бы из почвы вокруг сенсора вышел воздух и грунт уплотнился. Если этого не сделать, то в первые 1-2 суток может наблюдаться более низкий уровень измеренной влажности, который к тому же может расти немного вверх.

Технические характеристики:

• Модель: Modkam Flower v4
• Батарея: ААА, две штуки / CR2032 (не входит в комплект)
• Беспроводной протокол: Zigbee
• Размеры: 165 × 27 × 20 мм
• Температура (ds18b20): 0 ℃ ~ + 60 °C, ± 0,2 ℃
• Освещенность: 1 - 65535 единиц
• Влажность почвы: 0 - 100%, ± 3%

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
