Датчик углекислого газа и освещенности EFEKTA CO2 Smart Monitor Gen2 | Zigbee 3.0

Датчик мониторинга углекислого газа (CO2) и освещенности (Lx), c цветовой RGB индикацией, является роутером сети, функционал газостата, Zigbee 3.0. По желанию покупателя датчик может быть прошит прошивкой с функционалом конечного устройства.

Светодиодный индикатор отображает визуально уровень СO2. Уровень яркости светодиода можно настраивать удаленно. Светодиод так же можно отключить удаленно. В второй версии датчика добавлен ночной режим. С помощью функционала ночного режима можно настроить время включения световой индикации и время отключения.

Функционал устройства дополнен функцией газостата (CO2). Датчик можно привязать к любому реле и он будет управлять этим реле по заданным уровням CO2. Такая связка будет работать даже если в самой zigbee сети или системе умного дома будут какие то неполадки.

Вторая версия датчика может обновляться новыми версиями прошивок по воздуху (OTA).

Сенсоры СO2 используемые в датчике на данный момент являются лучшим решением на рынке от швейцарской компании Sensirion (SCD40/41). Сенсор освещенности - BH1750. В устройстве реализован полный функционал для конфигурации CO2 сенсора.

Основные данные:

• Identify — Идентификация устройства
• CO2 — Уровень углекислого газа
• Illuminance — Освещенность
• Temperature — Измеренное значение с встроенного сенсора температуры *1
• Humidity — Измеренное значение с встроенного сенсора влажности воздуха *2
• Lifetime — Время работы устройства с момента производства (в часах)
• State — Включение/отключение подсветки
• Brightness — Яркость подсветки

Конфигурационные данные:

• Lux factor — Множитель для подстройки сенсора освещенности, диапазон 0.1-10.0, шаг 0.1.
• Night onoff backlight — Полное отключение RGB индикации в ночном режиме, по умолчанию активировано.
• Night on backlight — Время активации ночного режима, по умолчанию 22 часа вечера.
• Night off backlight — Время отключения ночного режима, по умолчанию 6 часов утра.
• Reading delay — Установка интервала считывания сенсора SCD40/SCD41. Установка времени в секундах, по умолчанию 15 секунд. Минимальный интервал 15 секунд, максимальный интервал 600 секунд.
• Set altitude — Установка высоты над уровнем моря (для высокой точности датчика СО2), установите высоту на уровнем моря в вашей локации.
• Temperature offset — Отрегулировать температуру внутреннего сенсора температуры, шаг 0.1 градус
• Humidity offset — Отрегулировать влажность воздуха внутреннего сенсора влажности, шаг 1 процент
• Automatic calibrations — Автоматическая самокалибровка, цикл одна неделя, по умолчанию активирована.
• Forced_recalibration — Форсированная ручная калибровка №1. Это функционал сенсора SCD40/SCD41 заложенный производителем сенсора, который реализован. Калибровка осуществляется на свежем воздухе, необходимо оставить датчик на чистом воздухе на 15 минут, по истечении этого времени отправить команду. Время калибровки примерно 5 секунд, после завершения калибровки точке соответствующей чистому воздуху будет задано значение в 450ppm. Датчик отправит команду «выключено» по завершению калибровки самостоятельно, отключать ее обратно не нужно. *3
• Manual_forced_recalibration — Форсированная ручная калибровка №2. Это функционал сенсора SCD40/SCD41 заложенный производителем сенсора, который реализован. Калибровка осуществляется по показаниям другого датчика СO2, показаниям которого вы доверяете. Необходимо оставить оба датчика рядом на 15 минут, наличие свежего воздуха не обязательное условие. По истечении этого времени, необходимо данные с датчика которому вы доверяете отправить на калибруемый датчик. Датчик вычтет разницу и будет в дальнейшем учитывать ее. *4
• Factory_reset_co2 — Сброс сенсора углекислого газа к заводским настройкам. Это функционал сенсора SCD40/SCD41 заложенный производителем сенсора, который реализован.
• Invert logic onoff — Инвертирует логику работы управления исполнительными устройствами.
• Enable_co2 — Включение функционала газостата. Управление реле к которому привязан датчик по данным CO2. Для работы данного функционала необходимо сделать привязку к исполнительному устройству(реле, розетки)
• High_co2 — Верхний порог углекислого газа, диапазон 400-2000
• Low_co2 — Нижний порог углекислого газа, диапазон 400-2000
• Linkquality — Качество сигнала (lqi)*5

*1,*2 Измеренное значение с встроенного в SCD40/SCD41 сенсора температуры и влажности воздуха. Передаваемые в сеть данные(температура и влажности воздуха с встроенного сенсора) имеют второстепенное значение и передаются потому что имеются в наличии(интегрированный в SCD40/SCD41 сенсор температуры и влажности воздуха). Данные с сенсора имеют дрейф из за внутреннего нагрева в корпусе от радиомодуля, стабилизатора питания, цифрового rgb led. Необходимо сделать коррекцию по температуре и влажности воздуха, после установки датчика на его рабочем месте.

*3,*4 Ручная калибровка не является обязательной и не рекомендуется для нового датчика. В сенсоре в фоновом режиме включена автоматическая калибровка, с интервалом подстройка 1 раз в неделю. Но попробовать не возбраняется, вывести из строя сенсор невозможно, и в любой момент можно сделать сброс к заводским настройкам.

*5 Качество связи, свойство которое не передается датчиком, а рассчитывается координатором сети на основе оценки полученных данных.

Добавление внешнего конвертера в zigbee2mqtt — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11

c июня 2025г. установка внешнего конвертера в з2м не обязательна

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z

c июня 2025г. установка внешнего шаблона в СХ не обязательна

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), включите джоин, зажмите и удерживайте кнопку сбоку датчика, с задней стороны датчика загорится системный светодиод (примерно на 3-5 секунд при успешном поиске открытой сети, 15 секунд при неудачном поиске открытой сети).

Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на вкладке отчеты нет заполненных строк о типах данных со2, температуре и т.д., то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.

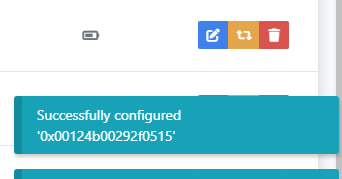

Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка) и после этого несколько раз нажмите на кнопку джойстик сбоку, это вызовет отправку всех основных и конфигурационных данных. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройденной реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети нужно зажать кнопку на 10 секунд, с задней стороны датчика начнет мигать системный светодиод (частота переключения led - 1 секунда). Когда светодиод перестанет мигать кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

Так же выйти из сети можно удалив датчик из з2м без опции "форс ремув".

Устранение возможных проблем c вводом устройства в сеть:

На время ввода в сеть расположитесь не далеко от координатора (1-3 метра) или роутера с хорошим уровнем сигнала.

Конфигурация отчетов (Zigbee2mqtt)

Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".

Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с предыдущими значениями. Указывается время в секундах.

Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину большую той которая указана в поле "Мин. интервал отчетов при изменении". Указывается время в секундах.

Мин. интервал отчетов при изменении - Величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 означает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254.

Привязка датчика EFEKTA CO2 Smart Monitor Gen2 к исполнительному устройству(реле, розетки)

Датчик можно привязать к другим исполнительным устройствам напрямую по кластеру ОнОфф. После привязки датчик будет отправлять команды Включить и Выключить на устройство к которому привязан датчик (реле, розетки, выключатели и т.д.)

Привязка осуществляется на стороне датчика EFEKTA CO2 Smart Monitor Gen2. Для привязки (биндинг) датчика EFEKTA CO2 Smart Monitor к исполнительному устройству, для прямой передачи данных необходимо в веб интерфейсе zigbee2mqtt перейти на страницу датчика EFEKTA CO2 Smart Monitor и далее на вкладку «Связь».

В первом поле слева выбрать «1», в следующем поле, в выпадающем списке выбрать исполнительное устройство к которому необходимо сделать привязку, в следующем поле ввести номер кластера на реле. Правее выбрать кластер OnOff. Еще правее нужно нажать на кнопку «Связать».

После привязки необходимо настроить пороги срабатывания и активировать отправку команд на привязанное устройство. Это можно сделать в свойствах датчика.

После настройки датчик будет отправлять команды на включение и отключение на привязанное устройство напрямую.

Можно инвертировать логику работы, активировав свойство Invert logic onoff

После активации датчик будет отправлять команды Он и Офф наоборот, если ранее при превышении порога отправлял Офф, то в режиме с инвертацией будет отправлять Он.

Датчик EFEKTA CO2 Smart Monitor Gen2 может управлять внешним устройством.

Идентификация датчика EFEKTA CO2 Smart Monitor Gen2

Для идентификации датчика необходимо в свойствах нажать кнопку Identify

zigbee2mqtt

ZHA

На датчике начнет плавно мигать индикатор качества воздуха синим цветом.

Ночной режим датчика EFEKTA CO2 Smart Monitor Gen2

В датчике реализован функционал конфигурации индикации качества воздуха.

• Удаленное управление яркостью индикатора качества воздуха

можно настроить автоматизацию

• Удаленное отключение индикатора качества воздуха

можно настроить автоматизацию

• Настройка ночного режима

Необходимо установить часы ночного режима, час активации ночного режима и час деактивации и включить функционал ночного режима. Данные отправятся в датчик, запишутся в энергонезависимую память и датчик начнет отключать индикацию качества воздуха в указанный отрезок времени.

Цветовая индикация

CO2 (ppm)

Обновление ПО (OTA)

Прошивка устройства может быть обновлена. Если для датчика доступно обновление то необходимо активировать загрузку обновления.

Среднее время обновления прошивки 30 минут.

Технические характеристики:

• Модель: CO2 Smart Monitor Gen2
• Протокол: ZigBee 3.0
• Радиомодуль: EBYTE E18-MS1PA1-IPEX (20 dbm)
• Основной сенсор: SCD40/CD41 (цифровой фотоакустический NDIR сенсор углекислого газа, PASens® and CMOSens® technology)
• Дополнительный сенсор: BH1750FVI (цифровой сенсор освещенности)
• Индикатор: RGB светодиод
• Размеры корпуса: 5 × 2 × 1 см
• Диапазон измерения углекислого газа: 400-10000, точность в диапазоне 400-2000 ±(50 ppm + 5% от показания)
• Дрейф точности CO2: ±(5 ppm + 0,5 % от показания) через пять лет при активированной автоматической самокалибровке (ASC)
• Встроенный сенсор температуры: -40°C ~ + 125 °C (sht40 встроенный в scd40, по даташиту), точность: 0.2°C
• Встроенный сенсор влажности воздуха, диапазон: -0% - 100% (sht40 встроенный в scd40, по даташиту), точность: 2%
• Диапазон измерения освещенности: 1~ 65535 lux.
• Питание: USB Type C (поддерживается работа с БП с протоколами быстрой зарядки)

Датчик не предназначен для систем безопасности. Его нельзя использовать как детектор утечки газов, в системах аварийной вентиляции, пожарных сигнализациях, для измерения абсолютных концентраций токсичности. Он предназначен только для мониторинга качества воздуха в системах с обратной связью: кухонные вытяжки, очистители воздуха, системы HVAC (отопление/вентиляция).

---
