Датчик углекислого газа EFEKTA CO2 Smart Monitor | Zigbee 3.0

Датчик мониторинга углекислого газа (CO2) c цветовой RGB индикацией, является роутером сети, функционал газостата, Zigbee 3.0. По желанию покупателя датчик может быть прошит прошивкой с функционалом конечного устройства.

Светодиодный индикатор отображает визуально уровень СO2. Уровень яркости светодиода настраивается через zigbee2mqtt в диапазоне 0-100%, настройка по умолчанию 1% яркости. Так же светодиод можно отключить через контроллер zigbee сети.

Функционал устройства дополнен функцией газостата. Датчик можно привязать к любому реле и он будет управлять этим реле по заданным уровням CO2. Такая связка будет работать даже если в самой zigbee сети или системе умного дома будут какие то неполадки.

Работает в системах автоматизации Home Assistant через Zigbee2mqtt, ZHA, Спрут Хаб, HOMEd, SLS, ПушОк.

Сенсор СO2 используемый в датчике на данный момент является лучшим решением на рынке от швейцарской компании Sensirion. В устройстве реализован полный функционал для конфигурации CO2 сенсора.

По умолчанию сенсор настроен на работу с автоматической калибровкой данных каждые 7 дней. Через zigbee2mqtt можно дополнительно выполнить ручную форсированную калибровку. Доступно 2 типа ручной форсированной калибровки: на свежем воздухе и по показаниям с другого проверенного датчика.

Так же реализована возможность задать через zigbee2mqtt высоту над уровнем моря в вашей локации где будет работать датчик, это нужно для более точного расчета уровня CO2.

Так же есть возможность сброса сенсора scd40 к заводским настройкам.

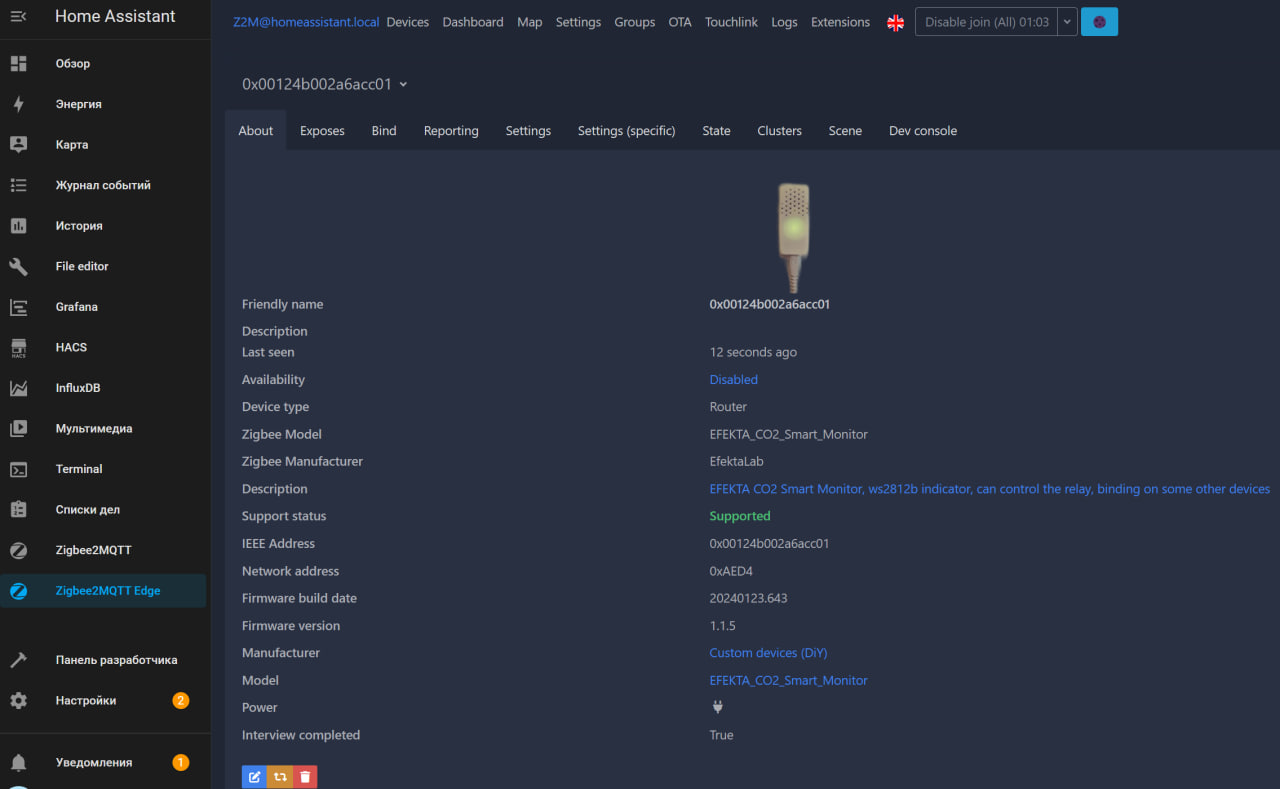

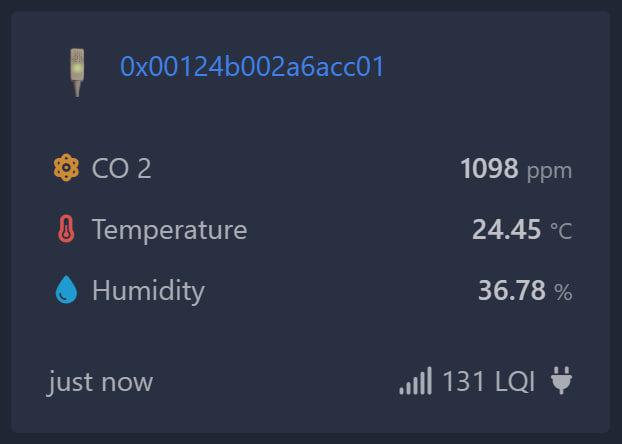

Основные данные:

• Identify — Идентификация устройства
• CO2 — Уровень углекислого газа
• Temperature — Измеренное значение с встроенного сенсора температуры *1
• Humidity — Измеренное значение с встроенного сенсора влажности воздуха *2

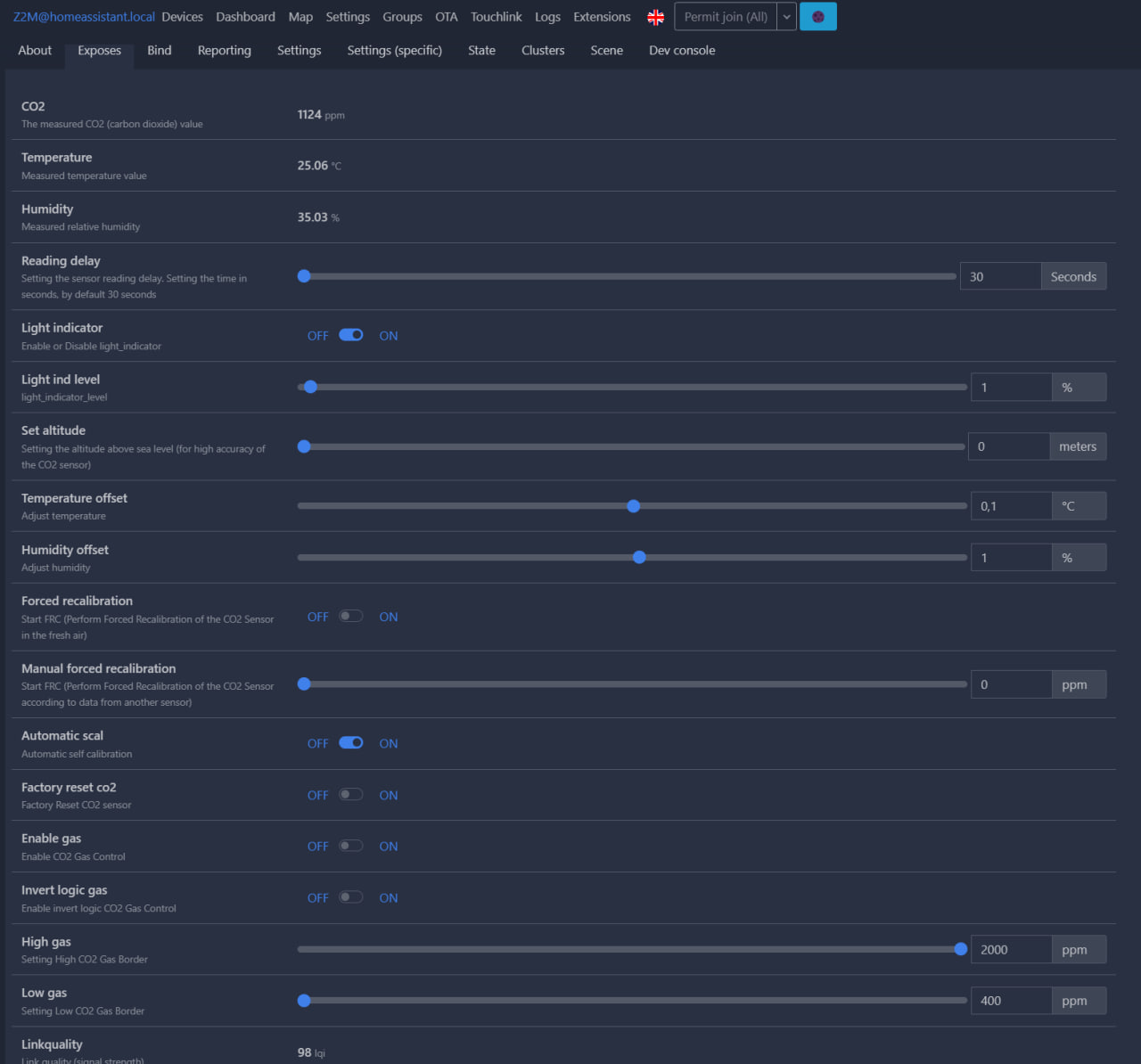

Конфигурационные данные:

• Reading delay — Установка интервала считывания сенсора SCD40. Установка времени в секундах, по умолчанию 15 секунд. Минимальный интервал 15 секунд, максимальный интервал 600 секунд.
• Light indicator — Включение или отключение RGB светодиода
• Light ind level — Регулировка яркости RGB светодиода, 0-100%, по умолчанию 1%
• Set altitude — Установка высоты над уровнем моря (для высокой точности датчика СО2), установите высоту на уровнем моря в вашей локации.
• Temperature offset — Отрегулировать температуру внутреннего сенсора температуры, шаг 0.1 градус
• Humidity offset — Отрегулировать влажность воздуха внутреннего сенсора влажности, шаг 1 процент
• Automatic scal — Автоматическая самокалибровка, цикл одна неделя, по умолчанию активирована.
• Forced_recalibration — Форсированная ручная калибровка №1. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется на свежем воздухе, необходимо оставить датчик на чистом воздухе на 15 минут, по истечении этого времени отправить команду. Время калибровки примерно 5 секунд, после завершения калибровки точке соответствующей чистому воздуху будет задано значение в 450ppm. Датчик отправит команду «выключено» по завершению калибровки *3
• Manual_forced_recalibration — Форсированная ручная калибровка №2. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется по показаниям другого датчика СO2, показаниям которого вы доверяете. Необходимо оставить оба датчика рядом на 15 минут, наличие свежего воздуха не обязательное условие. По истечении этого времени, необходимо данные с датчика которому вы доверяете отправить на калибруемый датчик. Датчик вычтет разницу и будет в дальнейшем учитывать ее. *4
• Factory_reset_co2 — Сброс сенсора углекислого газа к заводским настройкам. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован.
• Enable_co2 — Включение функционала газостата. Управление реле к которому привязан датчик. Для работы данного функционала необходимо сделать привязку к исполнительному устройству(реле, розетки)
• Invert_logic_co2 — Инвертирует логику работы управления исполнительными устройствами.
• High_co2 — Верхний порог углекислого газа
• Low_co2 — Нижний порог углекислого газа
• Linkquality — Качество сигнала (lqi)

*1,*2 Измеренное значение с встроенного сенсора температуры и влажности воздуха. Передаваемые в сеть данные(температура и влажности воздуха с встроенного сенсора) имеют второстепенное значение и передаются потому что имеются в наличии(интегрированный в SCD40 сенсор температуры и влажности воздуха). Данные с сенсора имеют дрейф из за внутреннего нагрева в корпусе от радиомодуля, стабилизатора питания, цифрового rgb led. Необходимо сделать коррекцию по температуре и влажности воздуха, после установки датчика на его рабочем месте.

*3,*4 Ручная калибровка не является обязательной и не рекомендуется для нового датчика. В сенсоре в фоновом режиме включена автоматическая калибровка, с интервалом подстройка 1 раз в неделю. Но попробовать не возбраняется, вывести из строя сенсор невозможно, и в любой момент можно сделать сброс к заводским настройкам.

*5 Качество связи, свойство которое не передается датчиком, а рассчитывается координатором сети на основе оценки полученных данных.

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), включите джоин, зажмите и удерживайте кнопку сбоку датчика примерно на 3-5 секунд, с задней стороны датчика загорится системный светодиод.

Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на вкладке отчеты нет заполненных строк о типах данных со2, температуре и т.д., то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.

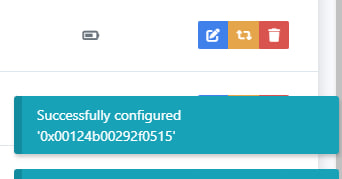

Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка) и после этого несколько раз нажмите на кнопку джойстик сбоку, это вызовет отправку всех основных и конфигурационных данных. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройденной реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети зажать кнопку на 10 секунд, с задней стороны датчика начнет мигать системный светодиод. Когда светодиод перестанет мигать кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

Так же выйти из сети можно удалив датчик из з2м без опции "форс ремув".

Устранение возможных проблем c вводом устройства в сеть:

На время ввода в сеть расположитесь не далеко от координатора (1-3 метра) или роутера с хорошим уровнем сигнала.

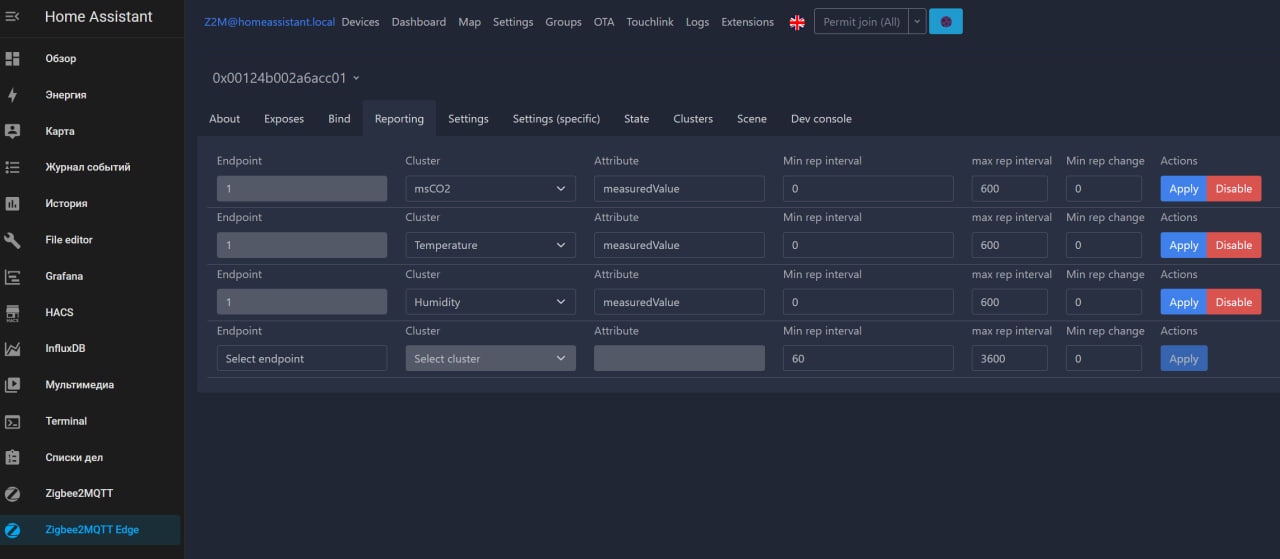

Конфигурация отчетов (Zigbee2mqtt)

Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".

Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с предыдущими значениями. Указывается время в секундах.

Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину большую той которая указана в поле "Мин. интервал отчетов при изменении". Указывается время в секундах.

Мин. интервал отчетов при изменении - Величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 означает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254.

Привязка датчика EFEKTA CO2 Smart Monitor к исполнительному устройству(реле, розетки)

Датчик можно привязать к другим устройствам по кластеру ОнОфф. После привязки датчик будет отправлять команды Включить и Выключить на устройство к которому привязан датчик (реле, розетки, выключатели и т.д.)

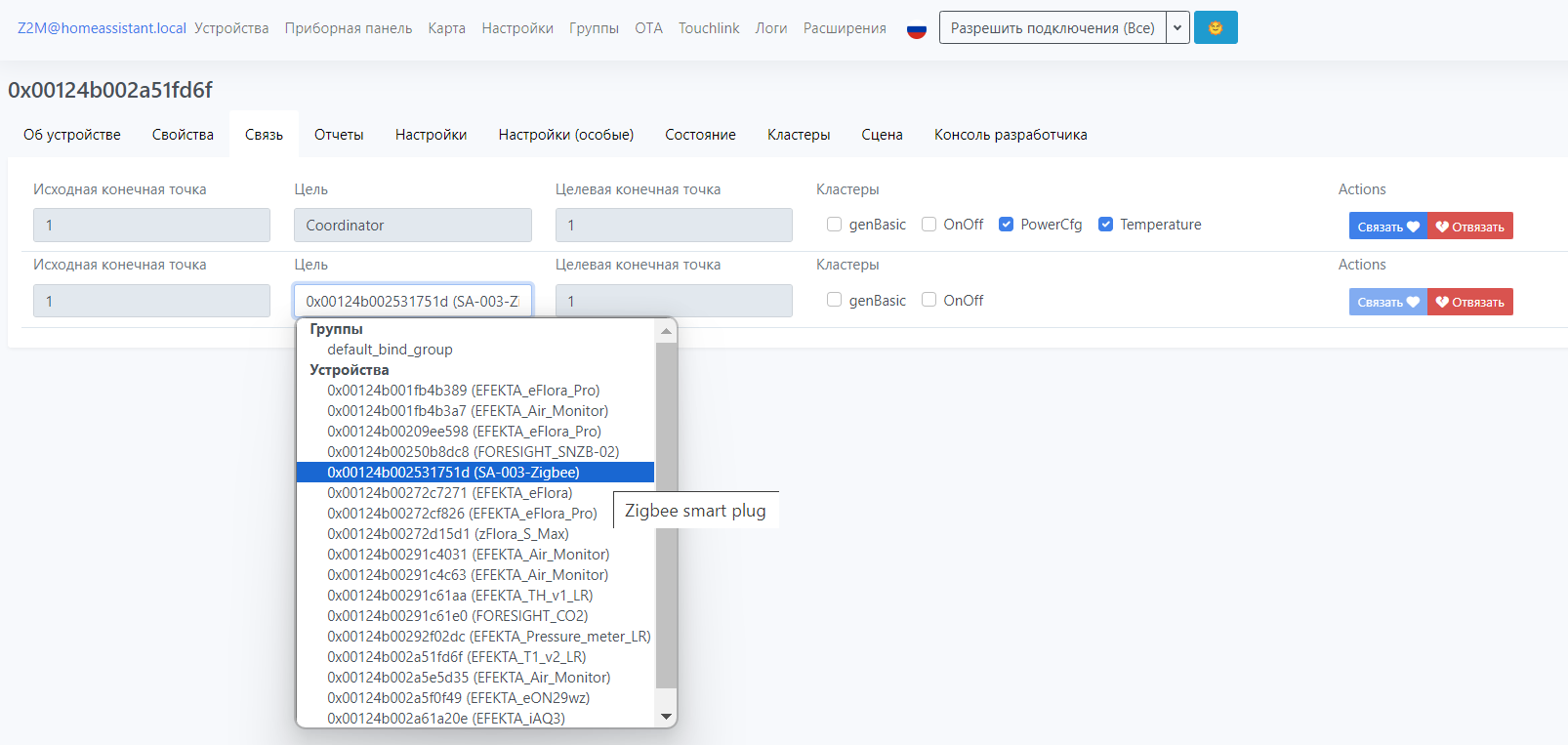

Привязка к внешней розетке eWeLink

Привязка осуществляется на стороне датчика EFEKTA CO2 Smart Monitor. Для привязки (биндинг) датчика EFEKTA CO2 Smart Monitor к исполнительному устройству, для прямой передачи данных необходимо в веб интерфейсе zigbee2mqtt перейти на страницу датчика EFEKTA CO2 Smart Monitor и далее на вкладку «Связь».

В первом поле слева выбрать «1», в следующем поле, в выпадающем списке выбрать исполнительное устройство к которому необходимо сделать привязку, в следующем поле ввести номер кластера на реле. Правее выбрать кластер OnOff. Еще правее нужно нажать на кнопку «Связать».

Идентификация датчика EFEKTA CO2 Smart Monitor

Для идентификации датчика необходимо в свойствах нажать кнопку Identify

zigbee2mqtt

ZHA

На датчике начнут плавно изменятся цвета RGB.

Цветовая индикация

Технические характеристики:

• Модель: CO2 Smart Monitor
• Протокол: ZigBee 3.0
• Радиомодуль: EBYTE E18-MS1PA1-IPEX (20 dbm)

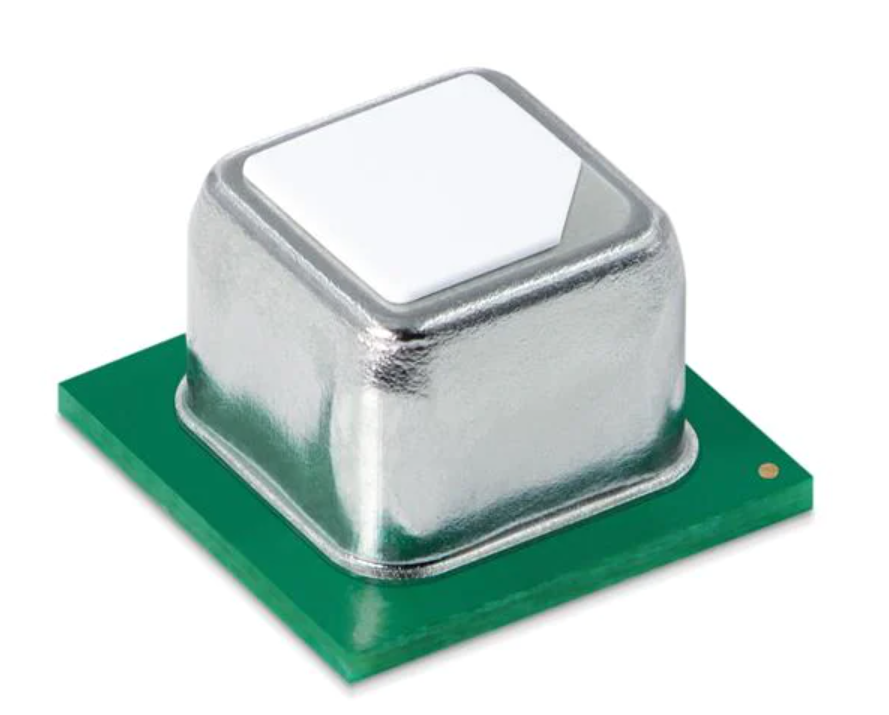

• Основной сенсор: SCD40 (цифровой фотоакустический NDIR сенсор углекислого газа, PASens® and CMOSens® technology)
• Индикатор: цифровой RGB светодиод ws2812b
• Размеры корпуса: 5 × 2 × 1 см
• Диапазон измерения углекислого газа: 400-10000, точность в диапазоне 400-2000 ±(50 ppm + 5% от показания)
• Дрейф точности CO2: ±(5 ppm + 0,5 % от показания) через пять лет при активированной автоматической самокалибровке (ASC)
• Встроенный сенсор температуры: -40°C ~ + 125 °C (sht40 встроенный в scd40, по даташиту), точность: 0.2°C
• Встроенный сенсор влажности воздуха, диапазон: -0% - 100% (sht40 встроенный в scd40, по даташиту), точность: 2%
• Питание: USB Type C (поддерживается работа с БП с протоколами быстрой зарядки)

Датчик не предназначен для систем безопасности. Его нельзя использовать как детектор утечки газов, в системах аварийной вентиляции, пожарных сигнализациях, для измерения абсолютных концентраций токсичности. Он предназначен только для мониторинга качества воздуха в системах с обратной связью: кухонные вытяжки, очистители воздуха, системы HVAC (отопление/вентиляция).

Добавление внешнего конвертера в zigbee2mqtt — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11

c марта 2025г. установка внешнего конвертера в з2м не обязательна

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z

c марта 2025г. установка внешнего шаблона в СХ не обязательна

Для работы в ZHA необходимо использовать внешний квирк, скачать можно на гитхаб проекта

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
