EFEKTA TDS Monitor

Датчик EFEKTA TDS Monitor предназначен для измерения качества воды, работает в сетях Zigbee. Роутер сети Zigbee. Поддерживается работа в системах автоматизации Home Assistant через Zigbee2mqtt, в Спрут Хаб.

zigbee2mqtt

Спрут Хаб

Основные свойства датчика EFEKTA TDS:

• TDS — Измеренное значение качества воды, передаётся датчиком в ppm
• Temperature — Измеренное значение температуры с внутреннего сенсора, передается в °C
• Linkquality — Качество сигнала (lqi) *1

Конфигурационные свойства датчика EFEKTA TDS:

• Reading interval — Установка интервала считывания сенсора. Установка времени в секундах, по умолчанию 20 секунд для версии с стандартным радиомодулем, 30 секунд для версии с усилителем сигнала. Минимальный интервал 10 секунд, максимальный интервал 360 секунд.
• Tx radio power — Установка мощности радиопередатчика, в dbm
• EcCalibration — Коэффициент калибровки значения EC, влияет на рассчитываемое значение TDS, рекомендуется использовать предустановленное значение. Для самостоятельной перекалибровки, необходимо использовать калибровочный раствор, например на 1000ppm.
• TCalibration — Коэффициент температурной компенсации для сенсора TDS, рекомендуется использовать предустановленное значение
• Tds offset — Подстройка прочитанного значения TDS (смещение)
• Temperature offset — Подстройка прочитанного значения температуры (смещение)
• Ds18b20 identifier — Идентификатор сенсора температуры DS18B20

zigbee2mqtt

Спрут Хаб

Спрут Хаб

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), нажать и удерживать кнопку, через секунду загорится светодиод, потухнет либо при начале входа в сеть, (в среднем через 5-8 секунд) либо через 15 секунд, что будет означать что датчик не нашел открытой сети (датчик выйдет из процедуры джойна). После того как светодиод потух, кнопку можно отпустить. Если вы отпустите кнопку в любой момент, то просто потухнет светодиод, и будет завершена процедура джойна.

На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.

..на заметку

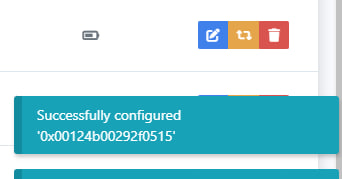

Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка). При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройдённой реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.

Когда датчик не в сети, то короткое нажатие не имеет никакой функциональности, не происходит ничего.

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети зажать кнопку на 10 секунд, светодиод начнет мигать с периодом один раз в секунду, по истечении этого времени светодиод загорится длительно, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

Добавление внешнего конвертера в zigbee2mqtt — https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11

Добавление внешнего шаблона в Спрут Хаб — https://clck.ru/362h5z

Технические характеристики:

• Модель: TDS
• Протокол: ZigBee 3.0
• Основной сенсор: TDS сенсор
• Дополнительный сенсор: DS18B20
• Длина кабеля: 1 м
• Беспроводной протокол: Zigbee
• Размеры: 8 × 3 × 3 см
• Температурный рабочий диапазон: 0°C ~ + 60 °C
• Диапазон измерения TDS: 0-2000ppm
• Питание: USB Type C

---
