Высокоточный и высокостабильный датчик давления газов/жидкостей EFEKTA PS POW PRO

Датчик давления EFEKTA PS POW PRO c внешним сенсором давления. Питание USB type c и/или 2 батарейки АА. Предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant через Zigbee2mqtt, ZHA, в Спрут Хаб.

Сенсоры давления используемые в датчиках EFEKTA PS POW Pro используют пьезорезистивную технологию, высокоточные и высокостабильные диффузионные кремниевые сенсоры с изоляционной мембраной из нержавеющей стали 316L и корпусом из нержавеющей стали 304. Обладают превосходной долговременной стабильностью и минимальным температурным дрейфом, он включает в себя коррекцию смещения и диапазона измерения при изменении температуры. Устойчивы к постоянной влажности и грязи благодаря степени защиты IP65.

Подходят для систем энергетики и водоподготовки. Идеальное решение для дистанционного мониторинга давления газов (природный, сжиженный) на магистралях к конечным потребителям. Так же используется для измерения и контроля давления агрессивных газов, жидкостей и пара в нефтяной, химической промышленности, металлургии, электроэнергетике, медицине, пищевой промышленности и т. д.

Так как в датчике используется двойное питание, появляется возможность использовать датчик как детектор наличия напряжения на объекте. При отсутствии питания на линии USB датчик автоматически переключится на резервное питание и отправит в сеть сообщение об отсутствии основного питания. При использовании резервирования питания и на Хабе появляется возможность удаленно информировать и об отсутствии питания.

При работе от батареек АА датчик работает в режиме сверх низкого энергопотребления.

Основные свойства датчика EFEKTA PS POW PRO:

• Pressure — Измеренное значение давления в кПа, передаётся датчиком
• Bar — Измеренное значение давления в Бар
• Mains voltage — Напряжение питания датчика в вольтах
• Battery — Оставшийся заряд в %. Обновляется один раз в 6 часов или по нажатию кнопки на устройстве.
• Battery low — Флаг указывает на то, что батарейки этого устройства почти разряжены
• Uptime — Время работы устройства в часах с момента прошивки устройства

Конфигурационные свойства датчика EFEKTA PS POW PRO:

• Pressure offset — Отрегулировать давление сенсора, шаг 1 гПа
• Reading interval — Установка интервала считывания сенсора. Установка времени в секундах, по умолчанию 10 секунд.
• Tx radio power — Установка мощности радиопередатчика, в dbm
• Smart sleep — Включение режима проверки устройством наличия для него пакетов на роутерах и координаторе *1
• Config report enable — Включение отправки отчетов на основе конфигурации отчетов (BDB). В датчике реализованы два типа отправки данных. 1. На основе внутреннего таймера и предустановленного порога давления для сравнения с предыдущими считанными данными (0.1 kPa). 2. Hа основе конфигурации отчетов, которые сообщает хост датчику. Этот функционал реализован для совместимости работы датчика с хабами поддерживающими конфигурацию отчетов, такие как zigbee2mqtt и с хабами не поддерживающими конфигурацию отчетов, такими как Яндекс хаб. По умолчанию включен режим отправки отчетов по внутреннему таймеру.
• Comparison previous data — Включить контроль сравнения с предыдущими данными. Этот функционал работает только в режиме работы датчика - отправка отчетов по внутреннему таймеру. Если этот флаг включен, то отправка будет сделана только если новые прочитанные данные будут больше или меньше на 0.25 °C предыдущих отправленных данных. Если этот флаг отключен, то отправка будет выполнена каждый раз после чтения сенсора.
• Linkquality — Качество сигнала (lqi) *2

*1 В режиме выключено, для отправки датчику любой конфигурационной команды, нужно отправить новое значение из веб-интерфейса, из мобильного приложения или через топик в mqtt клиенте (z2m). После этого нажать кнопку на датчике, что бы датчик проснулся и принял входящее сообщение. В режиме включено, датчик один раз в 7 секунд делает запросы к роутерам или координатору.

*2 Качество связи, свойство которое не передается датчиком, а рассчитывается координатором сети на основе оценки полученных данных.

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), нажать и удерживать кнопку до момента как включится светодиод. Светодиод отключится либо при начале входа в сеть, (в среднем через 5-8 секунд) либо через 15 секунд, что будет означать что датчик не нашел открытой сети (датчик выйдет из процедуры джойна).

На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.

Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на странице отчеты нет строк о батарейке, температуре, то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.

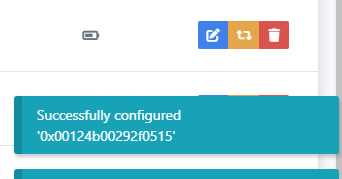

Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка), после этого нажмите 3-5 раз кнопку на датчике с интервалом 1-2 секунды. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройденной реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.

Когда датчик не в сети, то короткое нажатие не имеет никакой функциональности, не происходит ничего.

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети зажать кнопку на 10 секунд, светодиод начнет мигать один раз в секунду, по истечении этого времени светодиод загорится на 2 секунды, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

Привязка датчика к другому устройству.

Датчик можно привязать к другим устройствам по кластеру давления. Датчик будет отправлять данные по давлению и на сервер УД и на устройство к которому привязан.

Конфигурация отчетов (Zigbee2mqtt)

Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".

Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с предыдущими значениями. Указывается время в секундах.

Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину большую той которая указана в поле "Мин. интервал отчетов при изменении". Указывается время в секундах.

Мин. интервал отчетов при изменении - Величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 означает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254.

Размещение передатчика в держателе

Технические характеристики:

• Модель: PS POW PRO
• Протокол: ZigBee 3.0
• Размеры радио датчика: 8 × 4 × 3 см
• Сенсор: XDB310
• Диапазон давления: -1～0～600 бар (опционально)
• Точность: 0,5% полной шкалы
• Рабочая температура: -40～85 ℃
• Температура компенсации: -20～80 ℃
• Температурный дрейф (ноль и чувствительность): ≤±0,03% полной шкалы/℃
• Долговременная стабильность: ≤±0,2% полной шкалы/год
• Время отклика: ≤3 мс
• Давление перегрузки: 150% полной шкалы
• Давление разрыва: 300% полной шкалы
• Соединение: G1/4
• Материал корпуса: нержавеющая сталь 304
• Материал диафрагмы: нержавеющая сталь 316L
• Уровень водонепроницаемости: IP65
• Уровень взрывозащиты: ExiaⅡCT6
• Среда: газ, жидкость или другая среда, совместимая с нержавеющей сталью 316L
• Сердечник датчика: датчик на основе диффузного кремния
• Длина кабеля: по умолчанию 1,0 м
• Основное питание: USB Type C
• Дополнительное питание: 2 АА батарейки (не входит в комплектацию)

Комплектация:

• Датчик PS POW PRO Zigbee - 1шт.
• Сенсор давления - 1шт.
• Внешняя антенна - 1шт (опционально).
• Держатель датчика - 1шт.
• Кабель USB - 1шт.

---
