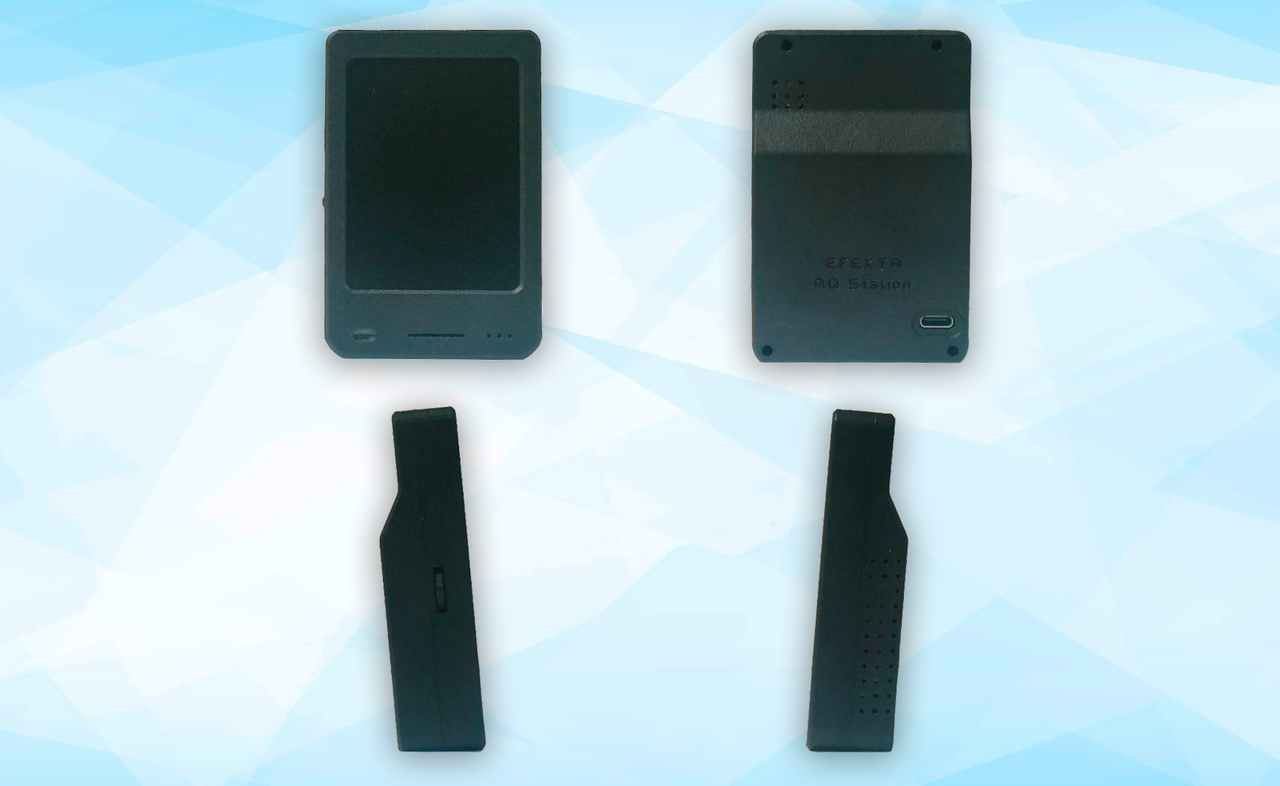

Датчик мониторинга качества воздуха EFEKTA Air Quality Station 2

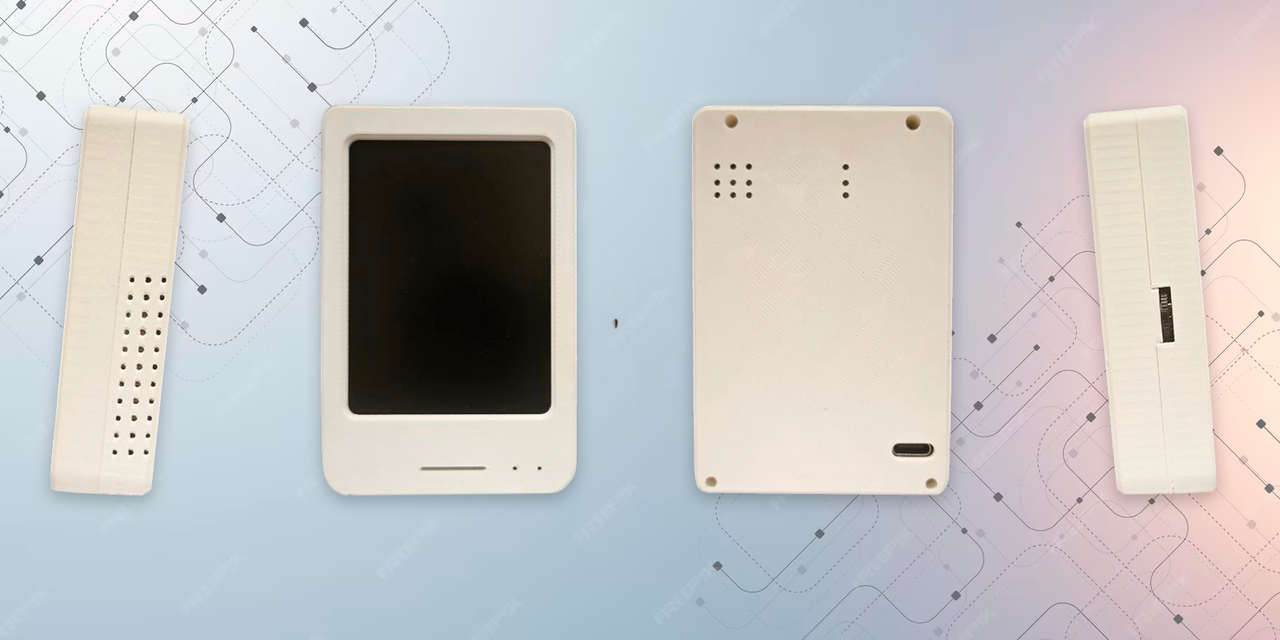

EFEKTA Air Quality Station 2с (корпус fdm печать)

EFEKTA Air Quality Station 2o (корпус fdm печать)

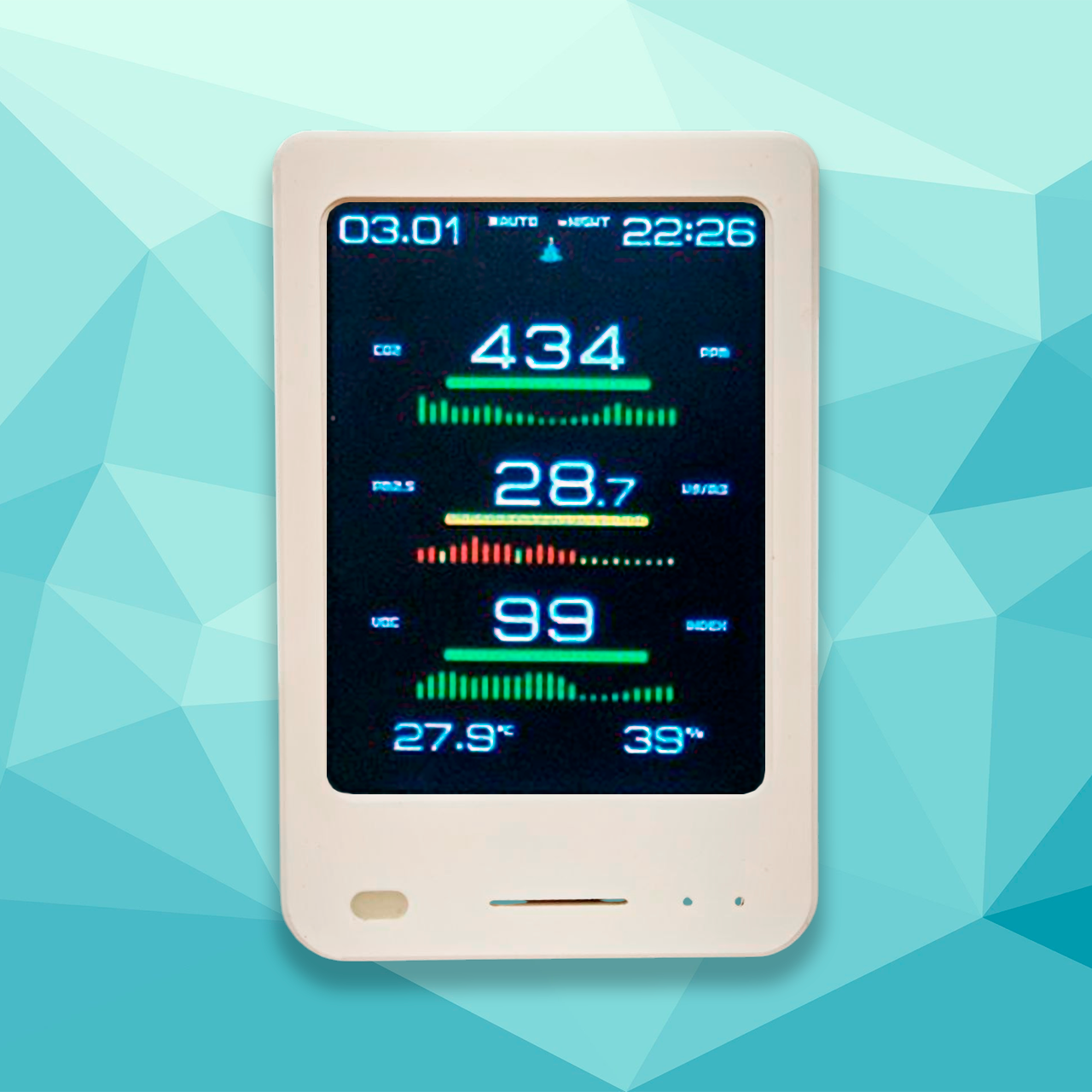

Датчик мониторинга качества воздуха EFEKTA Air Quality Station 2 (C02, PM0.5, PM 1.0, PM2.5, PM4, PM10, PM Size, VOC Index, NOx Index, Formaldehyde (индекс С), Ozone (индекс O), температура, влажность воздуха, освещенность) с TFT дисплеем 3.2 дюйма, Zigbee 3.0. На дисплей помимо вывода уровня СO2, PM2.5, VOC и уровня Formaldehyde/уровня Ozone, выводятся цветовые индикаторы текущих уровней, графики по измеряемым данным за последние 24 часа.

Датчик является роутером сети. По желанию покупателя датчик может быть прошит прошивкой с функционалом конечного устройства.

Сенсор твердых частиц помимо измерения массовой концентрации PM2.5 так же измеряет массовые концентрации частиц размером PM1, PM4, PM10, количественные концентрации частиц размером PM0.5, PM1, PM2.5, PM4, PM10 и преобладающий размер твердых частиц в измеряемом воздухе. Реализован функционал автоматической самоочистки по расписанию, так же есть возможность активировать разовую самоочистку в ручном режиме.

На основе данных с сенсоров температуры и относительной влажности воздуха рассчитывается абсолютная влажность воздуха и в реальном времени передается в сенсор VOC, благодаря этому сенсор VOC более точно рассчитывает индекс загрязнения воздуха летучими органическими соединениями (VOC).

Для более точного измерения CO2 можно указать высоту над уровнем моря.

Датчик работает с временем через zigbee сеть. Настройка времени происходит автоматически. На дисплей выводится дата и текущее время

В датчике реализована автоматическая адаптивная подсветка дисплея в зависимости от освещенности помещения. В дополнение к адаптивной подсветке реализован функционал ночного режима по расписанию с полным отключением подсветки дисплея в заданным пользователем диапазоне времени.

Датчик оснащен кнопкой - джойстиком. При нажатии кнопки вверх включается ночной режим(настройки по умолчанию: включение в 23 часа, отключение в 7 часов). При нажатии кнопки вниз включается или отключается автоматическая адаптивная подсветка дисплея. В отключенной опцией подсветка дисплея работает с фиксированным уровнем яркости (80%). Этот минимальный функционал выведен на джойстик для удобства настройки датчика при работе устройства без zigbee сети.

EFEKTA Air Quality Station2 (корпус fdm печать)

HA через Zigbee2mqtt

Основные данные:

• CO2 — Уровень углекислого газа (ppm)
• PM2.5 — Массовая концентрация твердых частиц размером 2.5 мкм и менее (µg/m³)
• PM1 — Массовая концентрация твердых частиц размером 1 мкм и менее (µg/m³)
• PM4 — Массовая концентрация твердых частиц размером 4 мкм и менее (µg/m³)
• PM10 — Массовая концентрация твердых частиц размером 10 мкм и менее (µg/m³)
• PM Size — Преобладающий размер частиц в измеряемом воздухе (µm)
• PMn 0.5 — Количественная концентрация твердых частиц размером 0.5 мкм и менее (№/cm³)
• PMn 1 — Количественная концентрация твердых частиц размером 1 мкм и менее (№/cm³)
• PMn 2.5 — Количественная концентрация твердых частиц размером 2.5 мкм и менее (№/cm³)
• PMn 4 — Количественная концентрация твердых частиц размером 4 мкм и менее (№/cm³)
• PMn 10 — Количественная концентрация твердых частиц размером 10 мкм и менее (№/cm³)
• VOC index — Индекс загрязнения воздуха летучими органическими соединениями
• NOx index — Индекс загрязнения воздуха оксидами азота
• Formaldehyde/Ozone — Уровень загрязнения формальдегидом/Озоном
• Temperature — Измеренное значение с сенсора температуры *1
• Humidity — Измеренное значение сенсора влажности воздуха *2
• Illuminance — Измеренная освещенность *3
• Linkquality — Качество связи (мощность сигнала)

*1,*2 Измеренное значение с встроенного сенсора температуры и влажности воздуха используются в датчике для расчета абсолютной влажности воздуха и передачи рассчитанной абсолютной влажности воздуха в сенсор VOC (sgp40). Эти данные необходимы сенсору для корректного расчета VOC. Передаваемые в сеть данные(температура и влажности воздуха с встроенного сенсора) имеют второстепенное значение и передаются потому что имеются в наличии.

*3 Сенсор освещённости используется в датчике для работы адаптивной подсветки. Передаваемые в сеть данные(необработанная освещенность) имеют второстепенное значение и передаются потому что имеются в наличии. Переданные данные на стороне хоста(zigbee2mqtt, zha, ...) пересчитываются в Illuminance (lux) и не точно соответствуют реальной освещённости в помещении в Люксах.

Конфигурационные данные:

• Report delay — Интервал отправки данных в сеть, по умолчанию 15 секунд
• Auto brightness — Включение или выключение авто-яркости дисплея, по умолчанию активирована.
• Night onoff backlight — Полное отключение подсветки в ночном режиме, по умолчанию деактивировано
• Night on backlight — Время активации ночного режима
• Night off backlight — Время отключения ночного режима
• Temperature offset — Подстройка температуры внутреннего сенсора температуры, шаг 0.1 градус
• Humidity offset — Подстройка влажности воздуха внутреннего сенсора влажности, шаг 1 процент
• Formaldehyde offset/Ozone offset — Подстройка уровня формальдегида/озона, шаг 1 ppb
• Auto clean interval — Когда датчик находится в режиме измерения, периодически запускается процедура автоматической очистки вентилятора с определенным интервалом очистки. Это позволяет разогнать вентилятор до максимальной скорости на 10 секунд, чтобы удалить пыль, скопившуюся внутри вентилятора. Измеренные значения не обновляются во время работы вентилятора. Интервал очистки по умолчанию установлен равным 7 дням. Интервал можно настроить с помощью внешней команды отправленной через zigbee сеть. Установив интервал равным 0, автоматическая очистка будет отключена. После установки интервал навсегда сохраняется в энергонезависимой памяти сенсора sps30.
• Manual clean — Разовое включение очистки вентилятора сенсора PM. Вентилятор разгонится до максимальной скорости на 10 секунд, чтобы удалить пыль, скопившуюся внутри сенсора.
• Set altitude — Установка высоты над уровнем моря (для высокой точности датчика СО2), установите высоту на уровнем моря в вашей локации.
• Forced_recalibration — Форсированная ручная калибровка №1. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется на свежем воздухе, необходимо оставить датчик на чистом воздухе на 15 минут, по истечении этого времени отправить команду. Время калибровки примерно 5 секунд, после завершения калибровки точке соответствующей чистому воздуху будет задано значение в 450ppm. Датчик отправит команду «выключено» по завершению калибровки *1
• Manual_forced_recalibration — Форсированная ручная калибровка №2. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется по показаниям другого датчика СO2, показаниям которого вы доверяете. Необходимо оставить оба датчика рядом на 15 минут, наличие свежего воздуха не обязательное условие. По истечении этого времени, необходимо данные с датчика которому вы доверяете отправить на калибруемый датчик. Датчик вычтет разницу и будет в дальнейшем учитывать ее. *2
• Automatic scal — Автоматическая само калибровка, цикл одна неделя, по умолчанию активирована.
• Factory_reset_co2 — Сброс сенсора углекислого газа к заводским настройкам. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован.

*1,*2 Ручная форсированная калибровка CO2 не является обязательной и не рекомендуется для нового датчика. В сенсоре в фоновом режиме включена автоматическая калибровка, с интервалом подстройка 1 раз в неделю. Но попробовать не возбраняется, вывести из строя сенсор невозможно, и в любой момент можно сделать сброс к заводским настройкам.

EFEKTA Air Quality Station 2с в HA через Zigbee2mqtt

EFEKTA Air Quality Station 2o в HA через Zigbee2mqtt

HA через Zigbee2mqtt

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), достаточно включить в z2m джоин (join), подать питание, подключив датчик к кабелю usd type c. Если датчик уже работает в режиме без сети, то для того что бы добавить его в zigbee сеть нужно зажать кнопку джойстик сбоку до момента вывода на дисплей сообщения в начале процедуры джойна.

Для выхода из сети (leave) зажать кнопку на джойстике(прямо) на 10 секунд, по истечении этого времени на дисплее выведется сообщение о выходе из сети, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти. Так же выйти из сети можно удалив датчик из з2м без опции форс ремув.

Устранение возможных проблем c вводом устройства в сеть:

На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.

Уровни индикации загрязнения:

PM2.5 (µg/m3)

CO2 (ppm)

VOC (index point)

Formaldehyde/Ozone (ppb)

Технические характеристики:

• Модель: EFEKTA Air Quality Station 2
• Протокол: ZigBee 3.0
• Радиомодуль: EBYTE E18-MS1PA1-IPEX (20 dbm)
• Основной сенсор: SCD40 (цифровой фото акустический NDIR сенсор углекислого газа, PASens® and CMOSens® technology)
• Дополнительный сенсор №1: SPS30 (Сертифицированный MCERTS датчик твердых частиц (PM) SPS30 знаменует собой новый технологический прорыв в области оптических датчиков твердых частиц. Принцип измерения основан на лазерном рассеянии и использует инновационную технологию защиты от загрязнения Sensirion. Эта технология в сочетании с высококачественными и долговечными компонентами обеспечивает точные измерения с момента первой эксплуатации устройства и на протяжении всего срока его службы, составляющего более десяти лет.)
• Дополнительный сенсор №2: SGP41 (цифровой MEMS сенсор VOC (летучих органических соединений) и NOx(оксиды азота) CMOSens® Technology)
• Дополнительный сенсор №3: ZE08K-CH2O (цифровой электрохимический сенсор (датчик), предназначенный для измерения концентрации формальдегида (CH₂O или HCHO) в воздухе) или ZE25A-O3 (цифровой электрохимический сенсор (датчик), предназначенный для измерения концентрации озона (O3) в воздухе).
• Диапазон измерения углекислого газа: 0-10000, точность в диапазоне 400-2000 ±(50 ppm + 5% от показания)
• Дрейф точности CO2: ±(5 ppm + 0,5 % от показания) через пять лет при активированной автоматической само калибровке (ASC)
• Диапазон измерения твердых частиц PM: 0 - 1000μg/m³
• Точность в диапазоне 0 - 1000μg/m: ±10%
• Диапазон измерения летучих органических соединений: 0-500 VOC Index
• Диапазон измерения формальдегида: 0-5000 ppb
• Чувствительность в диапазоне 0 - 5000 ppb: ±10ppb
• Диапазон измерения озона: 0-10000 ppb
• Чувствительность в диапазоне 0 - 10000 ppb: ±10ppb
• Cенсор температуры (sht40): -40°C ~ + 125 °C
• Точность: 0.25°C
• Cенсор влажности воздуха (sht40), диапазон: -0% - 100%
• Точность: 3%
• Размеры корпуса: 92 × 61 × 24 мм
• Питание: USB Type C (поддерживается работа с БП с протоколами быстрой зарядки)

EFEKTA Air Quality Station 2с

EFEKTA Air Quality Station 2o

---

Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней — @diy_devices
